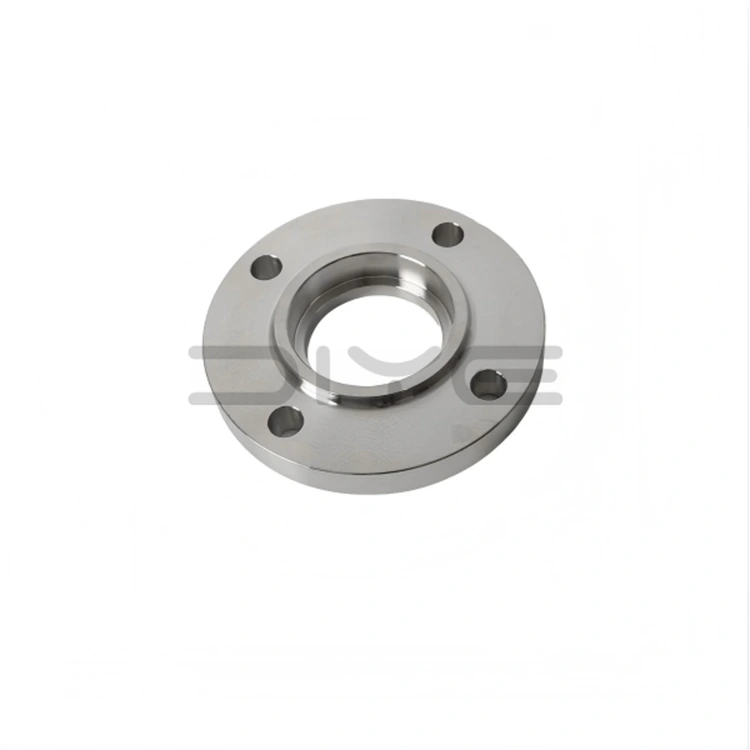

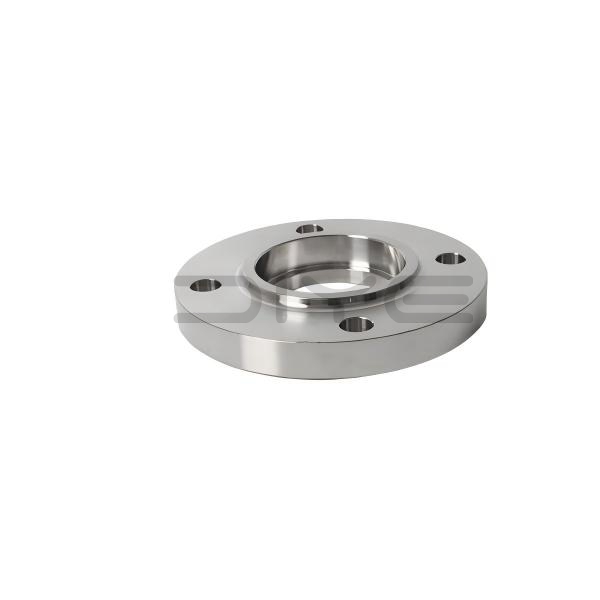

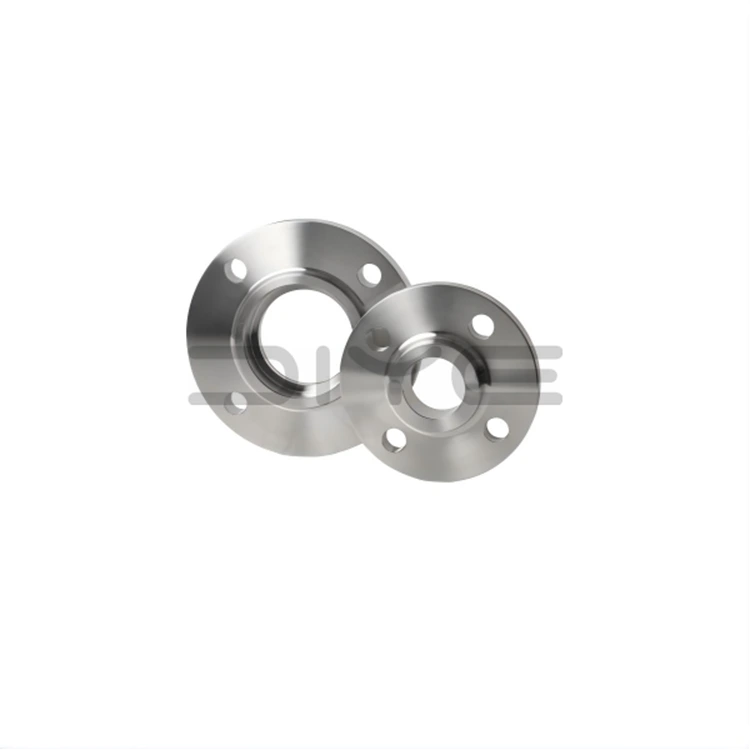

หน้าแปลนเชื่อมซ็อกเก็ต

หน้าแปลนเชื่อมซ็อกเก็ตเป็นหน้าแปลนปลอมแปลงแบบคอพร้อมร่องซ็อกเก็ตภายในที่ปลายด้านหนึ่ง ในระหว่างการติดตั้ง ท่อเหล็กจะถูกสอดเข้าไปในซ็อกเก็ตและยึดให้แน่นด้วยการเชื่อมฟิเลภายนอก ซึ่งช่วยลดความจำเป็นในการบากปลายท่อหรือใช้แผ่นรองเชื่อมแบบชน ผลิตภัณฑ์ส่วนใหญ่ผลิตตามมาตรฐาน ASME B16.5 ซึ่งครอบคลุมระดับแรงดันตั้งแต่คลาส 150 ถึงคลาส 2500 ทำให้เป็นการเชื่อมต่อแบบถอดได้ที่ต้องการสำหรับระบบท่อแรงดันสูงที่มีเส้นผ่านศูนย์กลางขนาดเล็ก

ประเภทพื้นผิวการซีลมาตรฐาน

1. RF (Raised Face): ประเภทกระแสหลักของอุตสาหกรรม เข้ากันได้กับปะเก็นแผลเกลียวและปะเก็น PTFE เหมาะสำหรับสภาพการทำงานทั่วไป

2. RJ (ข้อต่อวงแหวน): ออกแบบมาสำหรับสภาวะที่มีอุณหภูมิสูงและแรงดันสูงมาก เข้ากันได้กับปะเก็นวงแหวนโลหะ

3. MFM (Matching Face): ป้องกันการสึกกร่อนของปะเก็นและแรงอัด ช่วยเพิ่มความเสถียรในการซีลภายใต้สภาวะที่ไม่เอื้ออำนวย

หลักการทำงานและกระบวนการเชื่อม

1. การใส่ท่อ: ใส่ท่อเข้าไปในเบ้าจนกระทั่งสัมผัสกับขั้นตอนภายใน จากนั้นจึงถอยกลับเล็กน้อยเพื่อให้มีช่องว่างการขยายตัวเนื่องจากความร้อน

2. การเชื่อมฟิเลต์: ทำการเชื่อมฟิเลต์ภายนอกอย่างต่อเนื่องที่จุดเชื่อมต่อของผนังด้านนอกของท่อและคอหน้าแปลน

3. การปิดผนึกและการบรรเทาความเครียด: การเชื่อมช่วยยึดและปิดผนึกโครงสร้าง ช่องว่างภายในดูดซับการขยายตัวทางความร้อน ป้องกันการแตกร้าวของรอยเชื่อม

4. การทดสอบแบบไม่ทำลาย: การเชื่อมสามารถผ่านการทดสอบการเจาะ PT เพื่อให้มั่นใจถึงประสิทธิภาพการปิดผนึกที่แม่นยำของระบบเส้นผ่านศูนย์กลางขนาดเล็กที่สำคัญ

ข้อดีของโครงสร้างหลัก

1. หน้าแปลนเชื่อมซ็อกเก็ตแบบตั้งศูนย์ในตัว: หน้าแปลนเชื่อมซ็อกเก็ตในตัวช่วยให้สามารถจัดตำแหน่งท่ออัตโนมัติ ทำให้การติดตั้งง่ายขึ้น และรับประกันความเป็นแกนร่วมสูง

2. โครงสร้างฟอร์จแบบอินทิกรัล: การออกแบบคอฟอร์จแบบชิ้นเดียวให้ความแข็งแกร่งที่ยอดเยี่ยมและต้านทานแรงกดที่มั่นคง

3. การเชื่อมที่มีประสิทธิภาพและสะดวก: จำเป็นต้องมีการเชื่อมเนื้อภายนอกเท่านั้น ช่วยให้สามารถก่อสร้างได้อย่างรวดเร็วและไม่จำเป็นต้องเชื่อมแบบเจาะเต็ม

4. การป้องกันความเครียดจากความร้อน: มีช่องว่างการขยายตัวโดยเฉพาะที่ด้านล่างของท่อเพื่อคลายความเครียดจากความร้อนที่อุณหภูมิสูงและป้องกันความล้มเหลวของข้อต่อ

ข้อมูลจำเพาะและตัวเลือกวัสดุ

1. ขนาดมาตรฐาน: ส่วนใหญ่เป็น DN15–DN50 (NPS 1/2″–2″) ปรับให้เหมาะสมสำหรับระบบแรงดันสูงที่มีเส้นผ่านศูนย์กลางขนาดเล็ก

2. พิกัดแรงดัน: ข้อมูลจำเพาะที่ใช้กันทั่วไปคือคลาส 300/600 ขึ้นไป เหมาะสำหรับสภาวะแรงดันปานกลางและสูง

3. ประเภทวัสดุ: มีจำหน่ายในเหล็กกล้าคาร์บอน ASTM A105, สแตนเลส 304/316L, เหล็กโลหะผสม และเหล็กหลอมที่อุณหภูมิต่ำ

สถานการณ์การใช้งานและความสามารถในการบริการ

หน้าแปลนเชื่อมซ็อกเก็ต DIYE VALVE ใช้กันอย่างแพร่หลายในโครงการน้ำมันและก๊าซ เคมี การผลิตไฟฟ้า และโครงการวิศวกรรมระหว่างประเทศ เรามีขนาดมาตรฐานในสต็อก รวมถึงโซลูชันที่ปรับแต่งได้อย่างเต็มที่สำหรับขนาดที่ไม่ได้มาตรฐานและวัสดุพิเศษ ผลิตภัณฑ์แต่ละชิ้นมาพร้อมกับรายงานการตรวจสอบคุณภาพของผู้ผลิตดั้งเดิม ใบรับรองวัสดุ ข้อมูลการตรวจจับข้อบกพร่อง และเอกสารการส่งออกที่ครบถ้วน เพื่อให้มั่นใจว่าสอดคล้องกับข้อกำหนดของโครงการต่างๆ ทั่วโลกโดยสมบูรณ์

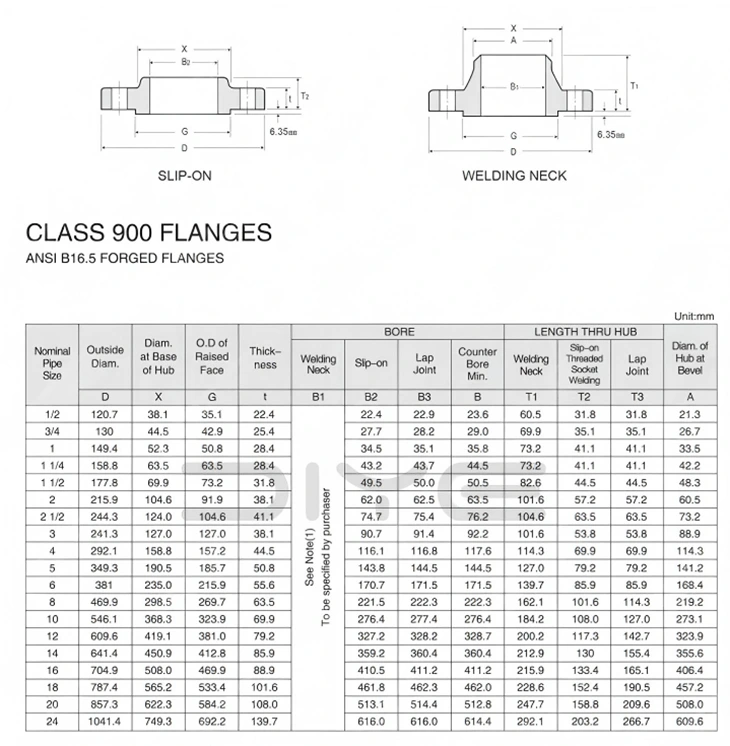

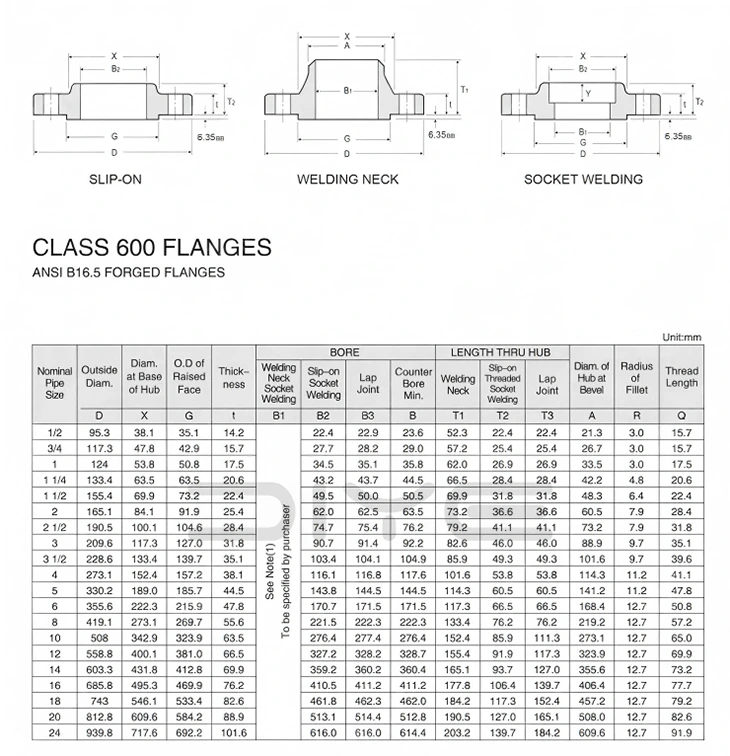

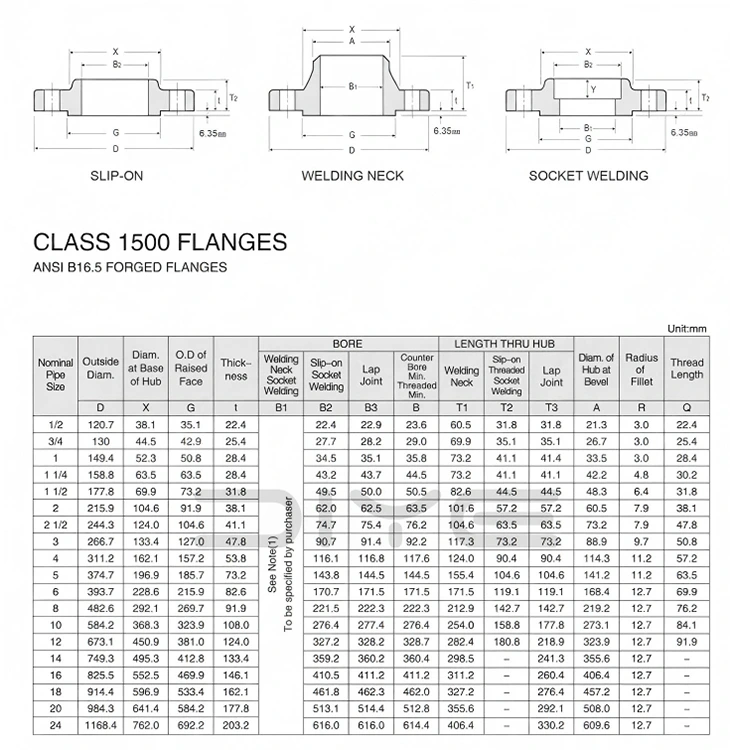

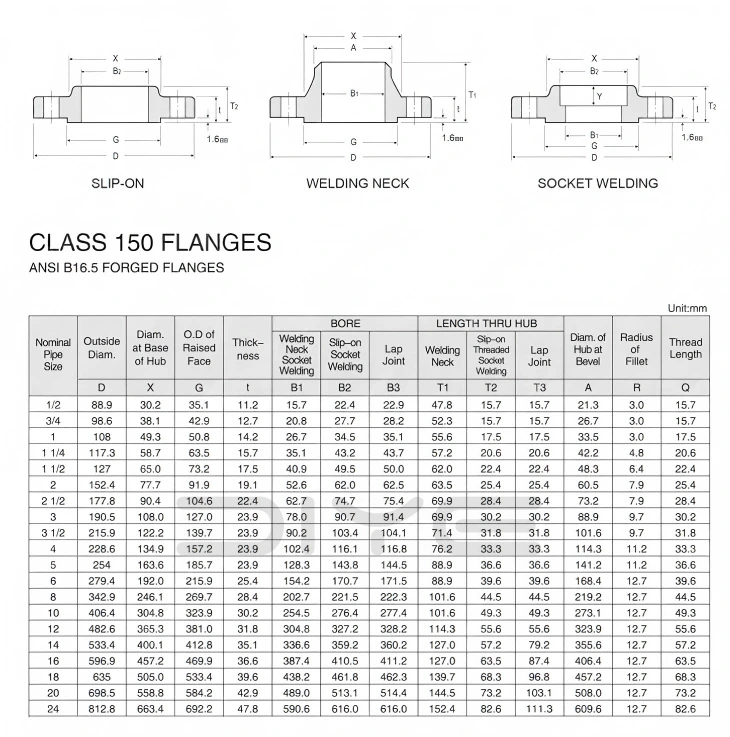

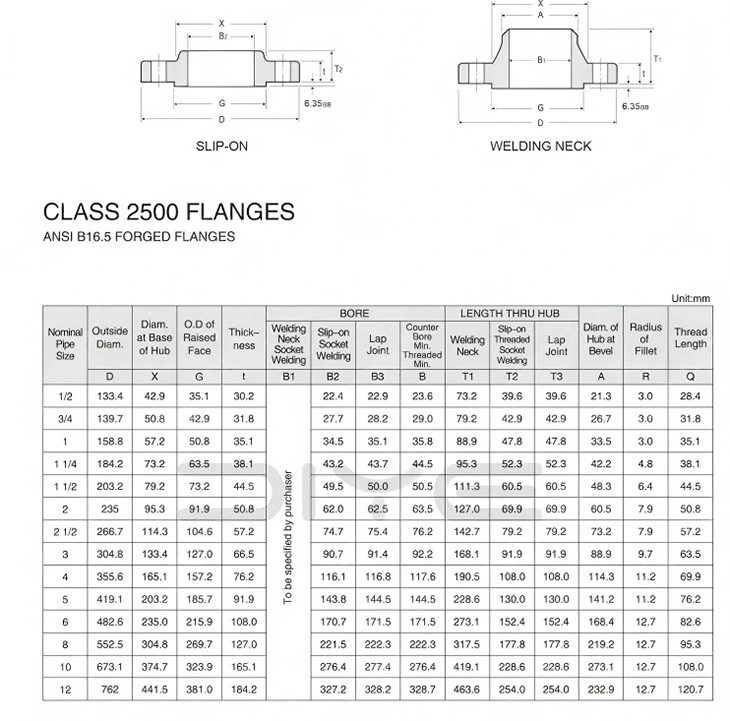

พารามิเตอร์ทางเทคนิค
