หน้าแปลน GOST 12820-80

หน้าแปลน GOST 12820-80 ของเราผลิตขึ้นโดยใช้ระบบมาตรฐาน GOST หลักสองระบบ ซึ่งสร้างระบบทางเทคนิคที่สมบูรณ์ซึ่งเข้ากันได้กับข้อกำหนดไปป์ไลน์ทั้งแบบรัสเซียดั้งเดิมและรุ่นต่อไป:

1. GOST 12820-80: มาตรฐานคลาสสิกโดยเฉพาะสำหรับหน้าแปลนเหล็กสลิปออนแรงดันปานกลางและต่ำโดยเฉพาะ เหมาะสำหรับ PN 0.1–2.5MPa, DN10–1600 โดยมีการติดตั้งพื้นผิวการซีล RF/FF เป็นหลัก ซึ่งใช้กันอย่างแพร่หลายในท่อส่งเทศบาลและท่ออุตสาหกรรมทั่วไป

2. GOST 33259-2015: มาตรฐานหลักสากลใหม่ที่มาแทนที่มาตรฐานเก่า ครอบคลุมพิกัดแรงดันทั้งหมด (PN1–250) และหน้าแปลนทุกประเภท รวมถึงแบบสวม คอเชื่อม หน้าแปลนหลวม และหน้าแปลนตาบอด ตอบสนองความต้องการของโครงการที่มีแรงดันสูงและหลากหลาย

พารามิเตอร์ผลิตภัณฑ์หลัก

1. ช่วงความดันและเส้นผ่านศูนย์กลาง

- แรงดันที่กำหนด (PN): 6 ระดับ (PN0.1, 0.25, 0.6, 1, 1.6, 2.5) ครอบคลุมสภาพการใช้งานตั้งแต่ 0.1 ถึง 2.5 MPa

- เส้นผ่านศูนย์กลางที่กำหนด (DN): DN10–1600 (½"–64") ตรงกับข้อกำหนดเฉพาะของระบบท่ออุตสาหกรรมทั่วไป

2. ประเภทพื้นผิวซีล

- ประเภทมาตรฐาน: RF (หน้ายก, ประเภท 02) มีเส้นน้ำ, ความหยาบ Ra≤3.2μm; FF (Flat Face, Type 01) เรียบเสมอกับระนาบหน้าแปลน

- ประเภทตัวเลือก: MFM (หน้ายก), TG (ลิ้นและร่อง) เหมาะสำหรับสภาพแวดล้อมที่มีแรงดันสูง/กัดกร่อน

3. การเลือกใช้วัสดุ

ใช้มาตรฐานรัสเซียกระแสหลักและวัสดุเทียบเท่าระดับสากล เป็นไปตามมาตรฐาน GOST 12816-80:

- สแตนเลส: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- เหล็กกล้าคาร์บอน: St20, St35; เหล็กโลหะผสมต่ำ: 16Mn

การผลิตและการประกันคุณภาพ

1. การควบคุมการผลิต

- ความแม่นยำของมิติ รวมถึงเส้นผ่านศูนย์กลางภายนอก เส้นผ่านศูนย์กลางภายใน ระยะห่างจากศูนย์กลางรูโบลท์ ความหนา และความสูงของพื้นผิวการซีล เป็นไปตามตารางมาตรฐานอย่างเคร่งครัด

- กระบวนการกลึง CNC และการตีขึ้นรูปขั้นสูงช่วยให้มั่นใจถึงประสิทธิภาพของผลิตภัณฑ์ที่มั่นคงและความสม่ำเสมอสูง

2. การตรวจสอบคุณภาพ

- การตรวจสอบสินค้าทั้งหมด: การตรวจสอบด้วยสายตา การวัดขนาด และการทดสอบอุทกสถิตแรงดันปกติ 1.5 เท่า

- การรับรองที่สมบูรณ์: มีใบรับรองวัสดุ GOST การรับรอง EAC และรายงานการตรวจสอบคุณภาพสำหรับแต่ละชุด

ความครอบคลุมประเภทหน้าแปลน:

1. 01: หน้าแปลนแบน (ชนิดแกน PL, GOST 12820-80)

2. 02: หน้าแปลนซ็อกเก็ต (SO)

3. 03: หน้าแปลนหลวม (LJ)

4. 04: หน้าแปลนหลวม (LJ)

5. 05: หน้าแปลนชน (WN เป็นไปตาม GOST 12821-80)

6. 06: หน้าแปลนตาบอด (BL)

การปรับแต่งและบริการสนับสนุน:

1. การปรับแต่งที่ไม่ได้มาตรฐาน: ขนาด วัสดุ และพื้นผิวการปิดผนึกสามารถปรับแต่งตามแบบโครงการได้

2. การจัดหาแบบครบวงจร: ให้ตัวยึดและซีล GOST ที่ตรงกัน ลดความซับซ้อนของกระบวนการจัดซื้อและสร้างความมั่นใจในความเข้ากันได้

3. การปรับตัวของตลาด: ผลิตภัณฑ์สอดคล้องกับมาตรฐานตลาดรัสเซียและ CIS อย่างสมบูรณ์ เหมาะสำหรับโครงการระยะยาวและความร่วมมือทางการค้ากับต่างประเทศ

DIYE VALVE GOST 12820-80 Flange ผสมผสานการผลิตระดับมืออาชีพ การปฏิบัติตามมาตรฐาน และคุณภาพที่เชื่อถือได้ ทำให้เป็นผลิตภัณฑ์ที่ต้องการสำหรับการเชื่อมต่อท่อแรงดันต่ำและปานกลางในตลาดรัสเซีย CIS และเอเชียกลาง เรายึดมั่นในหลักการของคุณภาพเป็นอันดับแรกและสำคัญที่สุดแก่ลูกค้า โดยจัดหาอุปทานที่มั่นคงและการสนับสนุนทางเทคนิคแก่พันธมิตรทั่วโลกของเรา

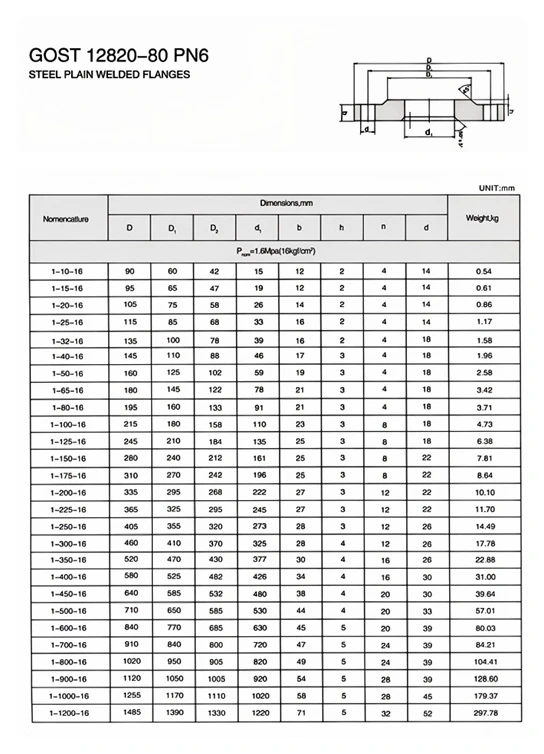

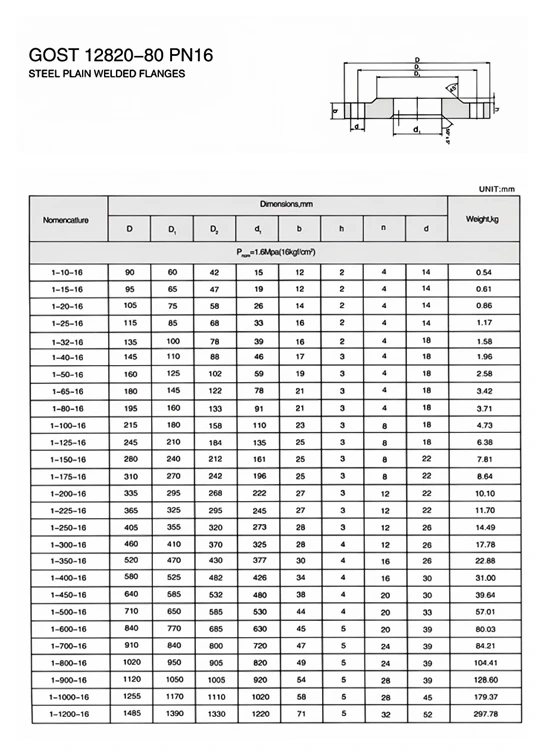

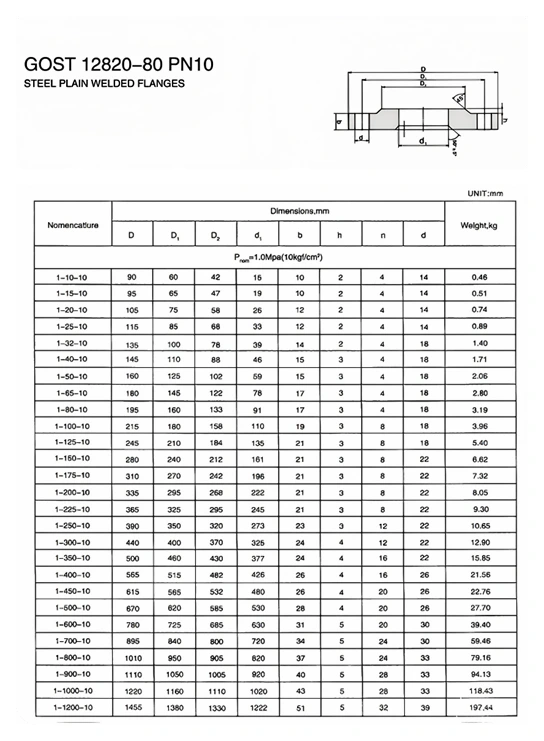

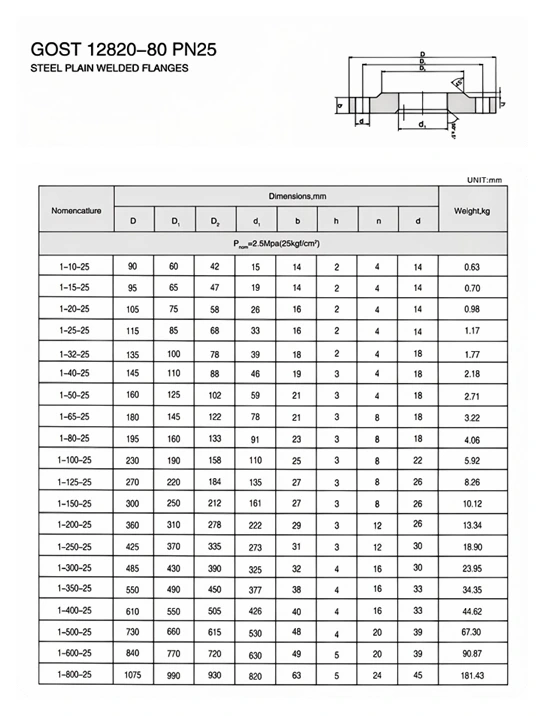

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อย

ถาม: มาตรฐานหลักทั่วไปสำหรับ GOST 12820-80 Flanges คืออะไร

ตอบ: GOST 12820-80 เป็นมาตรฐานเก่าคลาสสิก เชี่ยวชาญในหน้าแปลนสลิปออนเหล็กแรงดันปานกลางและต่ำ GOST 33259-2015 เป็นเวอร์ชันใหม่ของมาตรฐานหลักทั่วไป แทนที่ระบบเก่าอย่างสมบูรณ์ ครอบคลุมทุกระดับความดันและหน้าแปลนทุกประเภท และเชื่อมต่อกับองค์กรรัสเซียสมัยใหม่และโครงการรับรอง EAC

ถาม: ทั้งสองมาตรฐานสามารถแทนที่และเชื่อมต่อเข้าด้วยกันได้หรือไม่

ตอบ: ขนาดทั่วไปเข้ากันได้ แต่สำหรับแรงดันสูง พื้นผิวการปิดผนึก ความหนาของผนัง และพารามิเตอร์ของสลักเกลียว GOST 33259-2015 จะมีผลเหนือกว่า GOST 12820-80 สามารถใช้สำหรับการบำรุงรักษาอุปกรณ์เก่าได้และต้องใช้มาตรฐานใหม่ปี 2015 สำหรับโครงการก่อสร้างใหม่

ถาม: จะเลือกระหว่างหน้าแปลนสลิปออน GOST และหน้าแปลนคอเชื่อมได้อย่างไร

ตอบ: หน้าแปลนแบบสวม GOST 12820-80 เหมาะสำหรับอุณหภูมิปกติ แรงดันปานกลางและต่ำ น้ำประปาทั่วไป และท่อระบายน้ำ/กระบวนการ GOST 33259-2015 หน้าแปลนคอเชื่อมมีอุณหภูมิสูงและทนต่อแรงดันสูง ป้องกันการสั่นสะเทือน และใช้สำหรับน้ำมันและก๊าซ อุตสาหกรรมเคมี ไอน้ำหลัก และท่อส่งก๊าซที่มีความเสี่ยงสูงอื่น ๆ

ถาม: พื้นผิวการปิดผนึกทั่วไปของ GOST 12820-80 Flanges คืออะไร

ตอบ: RF (หน้ายก ซึ่งใช้กันมากที่สุด), FF (หน้าแบน), MFM (หน้าชาย-หญิง), TG (หน้าลิ้นและร่อง), RJ (หน้าร่วมวงแหวน, การกำหนดค่าระดับไฮเอนด์ของมาตรฐานใหม่, เฉพาะสำหรับการปิดผนึกโลหะที่อุณหภูมิสูงและแรงดันสูง)

ถาม: ท่อและสลักเกลียวใดที่ตรงกับ GOST 12820-80 Flanges

ตอบ: ใช้ได้กับท่อเหล็กมาตรฐาน GOST และสลักเกลียวและน็อตพิเศษของ GOST ปะเก็นเลือกจากปะเก็นยางมาตรฐาน GOST ปะเก็นแผลเกลียว และปะเก็นวงแหวนโลหะ การจับคู่ครบชุดป้องกันการรั่วซึม
