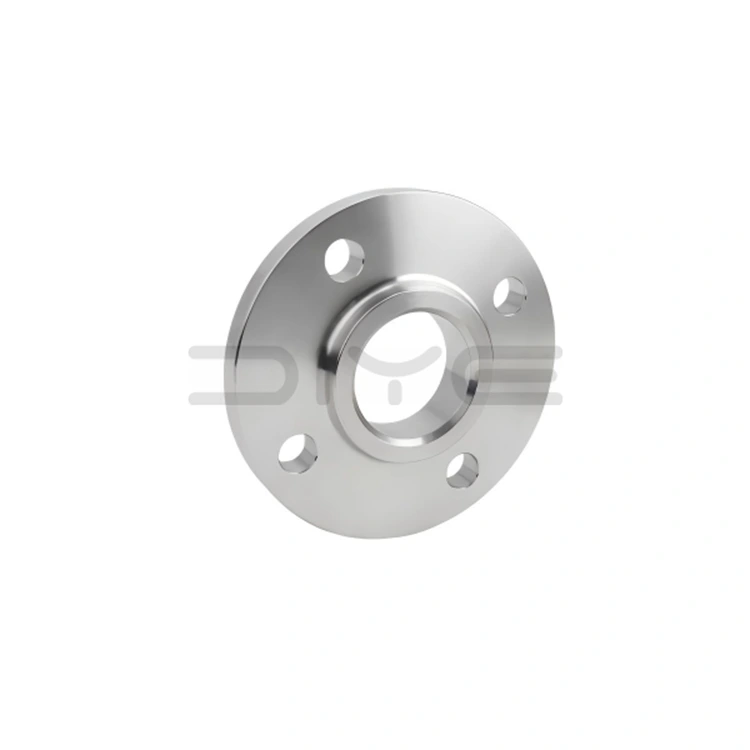

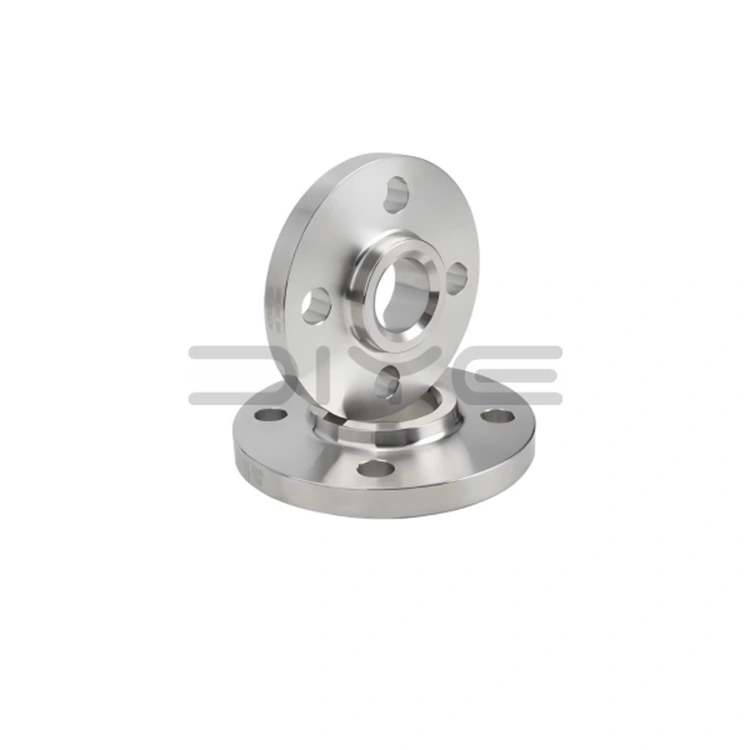

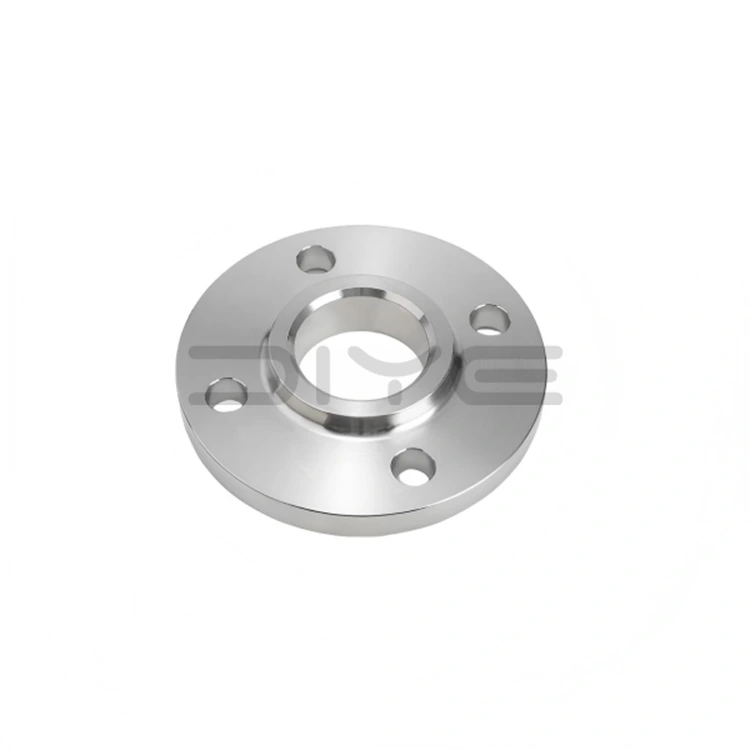

หน้าแปลนเชื่อมแบบสลิปออน

หน้าแปลนเชื่อมแบบสลิปออนเป็นผลิตภัณฑ์หลักของ DIYE VALVE ที่ใช้ในการเชื่อมต่อแบบถอดได้ระหว่างท่อ วาล์ว ปั๊ม และภาชนะรับแรงดัน มีโครงสร้างเรียบง่าย ติดตั้งง่าย และความคุ้มค่าสูง ทำให้เป็นหนึ่งในประเภทหน้าแปลนที่ใช้กันอย่างแพร่หลายมากที่สุดในอุตสาหกรรม

หลักการทำงานหลักของพวกเขาคือการสร้างซีลที่เชื่อถือได้โดยการบีบอัดปะเก็น เพื่อป้องกันการรั่วไหลของตัวกลางระหว่างการทำงานของท่อ ในขณะเดียวกันก็เพิ่มความแข็งแรงของโครงสร้างของข้อต่อท่อ ต้านทานการสั่นสะเทือนและแรงดัน อำนวยความสะดวกในการตรวจสอบอุปกรณ์ การบำรุงรักษา และการดัดแปลงท่อ และลดต้นทุนการดำเนินงานและการบำรุงรักษาของระบบ

ข้อมูลจำเพาะและมาตรฐานของผลิตภัณฑ์

1. ปฏิบัติตามมาตรฐานสากลอย่างเคร่งครัด

หน้าแปลนเชื่อมแบบสวม DIYE VALVE ปฏิบัติตามมาตรฐาน ASME B16.5 (เส้นผ่านศูนย์กลางมาตรฐาน) และ ASME B16.47 (เส้นผ่านศูนย์กลางขนาดใหญ่แบบกำหนดเอง) อย่างเคร่งครัด ส่วนประกอบที่เข้ากันเป็นไปตามมาตรฐาน ASTM ทำให้มั่นใจได้ถึงความเข้ากันได้และความสามารถในการสับเปลี่ยนกับระบบท่อสากล

2. ข้อมูลจำเพาะและความสามารถในการปรับแต่งอย่างครบถ้วน

- ระดับแรงดัน: คลาสมาตรฐาน 150 ถึง 2500 ครอบคลุมสภาวะการทำงานที่มีแรงดันต่ำและปานกลางส่วนใหญ่

- เส้นผ่านศูนย์กลางมาตรฐาน: NPS 1/2″–24″ เหมาะสำหรับการวางท่อตามกระบวนการทั่วไป

- บริการปรับแต่ง: รองรับเส้นผ่านศูนย์กลางขนาดใหญ่ เส้นผ่านศูนย์กลางพิเศษ ความหนาพิเศษ และพื้นผิวการซีลพิเศษเพื่อตอบสนองความต้องการของแต่ละบุคคล

3. ตัวเลือกพื้นผิวการปิดผนึก

- RF (ยกหน้า): เหมาะสำหรับสภาพการทำงานทั่วไปทั่วไปที่ใช้กันอย่างแพร่หลายที่สุด

- MFM (Mixed Face): ป้องกันการหลุดของปะเก็น เหมาะสำหรับสื่อที่มีอนุภาคหรือการกัดเซาะ

- FF (แบน): เหมาะสำหรับการใช้งานความดันบรรยากาศ อุปกรณ์ และท่อเคลือบฟันและพลาสติก

ข้อดีหลัก

1. ประสิทธิผลด้านต้นทุนสูง: โครงสร้างที่เรียบง่าย ต้นทุนการผลิตต่ำ ติดตั้งรวดเร็ว ลดระยะเวลาในการก่อสร้าง และลดต้นทุนค่าแรง

2. ประสิทธิภาพที่เชื่อถือได้: การควบคุมคุณภาพอย่างเข้มงวดตลอดกระบวนการทั้งหมดตั้งแต่วัตถุดิบจนถึงการผลิต ความสามารถในการต้านทานแรงดันที่แข็งแกร่ง ความต้านทานการสั่นสะเทือน และความสามารถในการป้องกันการรั่วไหล

3. ความเข้ากันได้กว้าง: ปรับให้เข้ากับวัสดุท่อและระบบท่อต่างๆ เป็นไปตามมาตรฐานสากล และอำนวยความสะดวกในการเปลี่ยนและบำรุงรักษา

สถานการณ์การใช้งาน

หน้าแปลนเชื่อมแบบสลิปออนถูกนำมาใช้กันอย่างแพร่หลายในโครงการเคมี ปิโตรเลียม พลังงาน HVAC และโครงการวิศวกรรมอุตสาหการต่างๆ เหมาะอย่างยิ่งสำหรับท่อกระบวนการทั่วไปที่มีแรงดันปานกลางและต่ำ เป็นตัวเลือกการเชื่อมต่อท่อในอุดมคติสำหรับสถานการณ์ที่ต้องการการติดตั้งที่สะดวกและความคุ้มค่าสูง

บริการเสริม

1. การรักษาพื้นผิว: ให้บริการดองและทู่และบริการเคลือบป้องกันการกัดกร่อนเพื่อยืดอายุการใช้งานของผลิตภัณฑ์

2. การสนับสนุนด้านเอกสาร: ให้เอกสารทางเทคนิคหลายภาษาและเอกสารศุลกากรการค้าต่างประเทศเพื่อการค้าระหว่างประเทศที่สะดวกและการใช้งานในสถานที่

3. การสนับสนุนการปรับแต่ง: ทีมงานด้านเทคนิคมืออาชีพนำเสนอโซลูชั่นที่ปรับแต่งได้แบบครบวงจรเพื่อตอบสนองความต้องการของลูกค้าโดยเฉพาะ

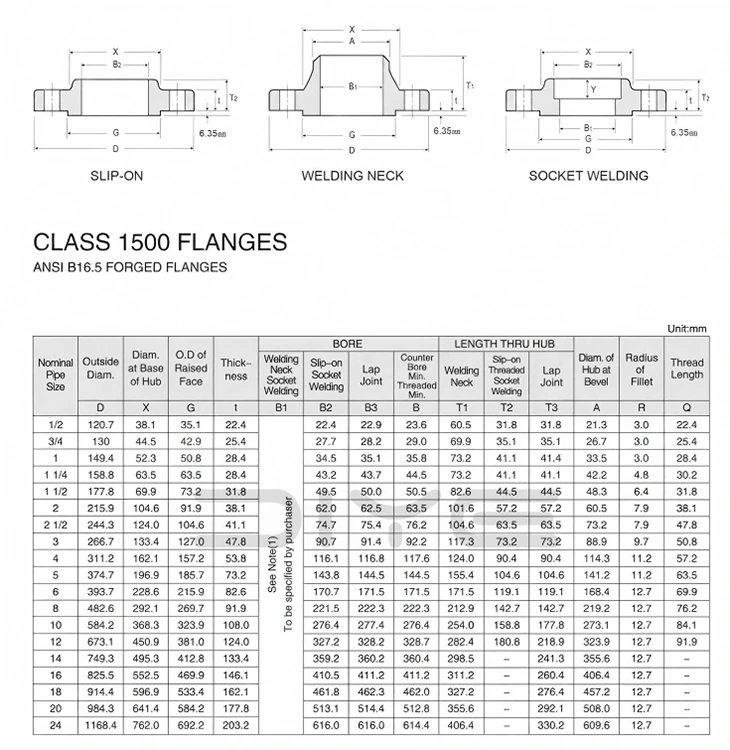

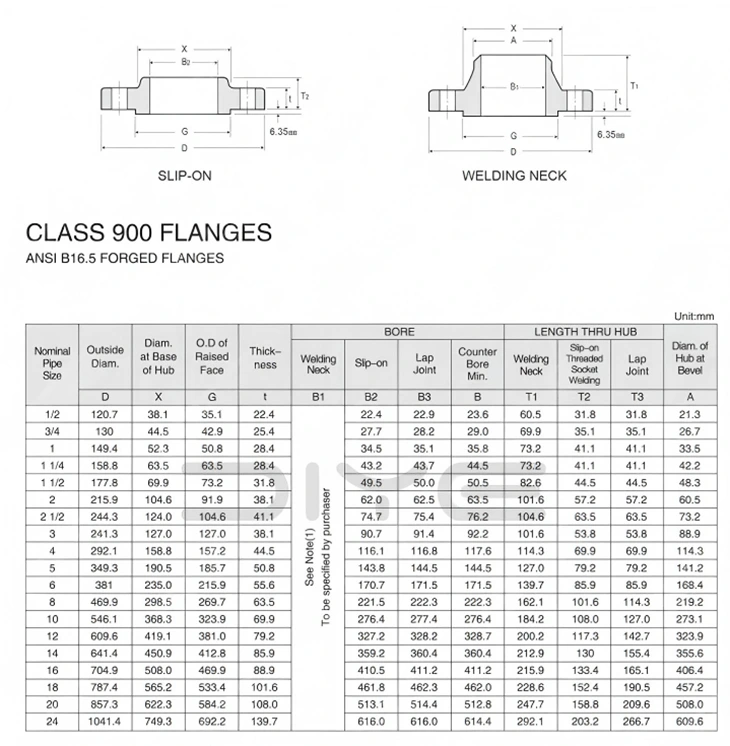

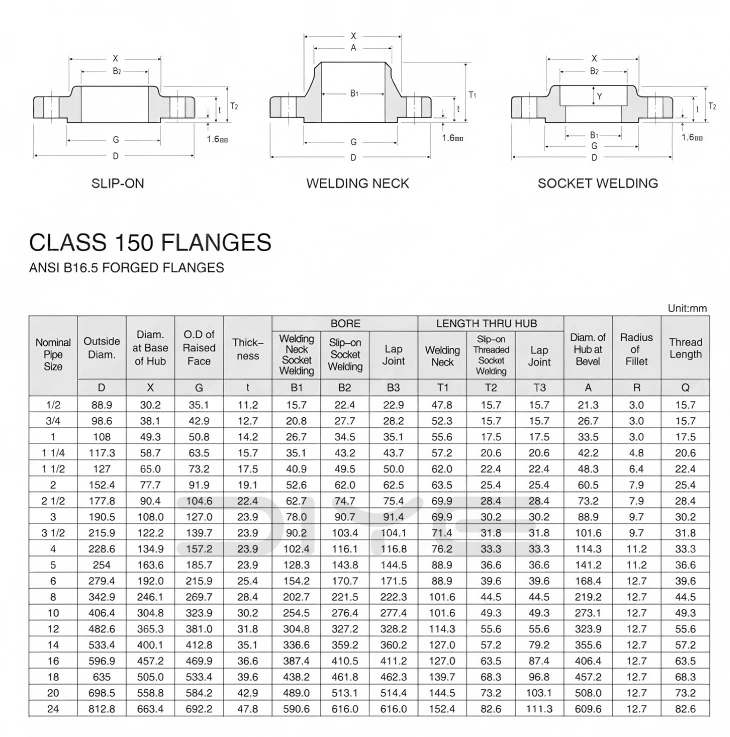

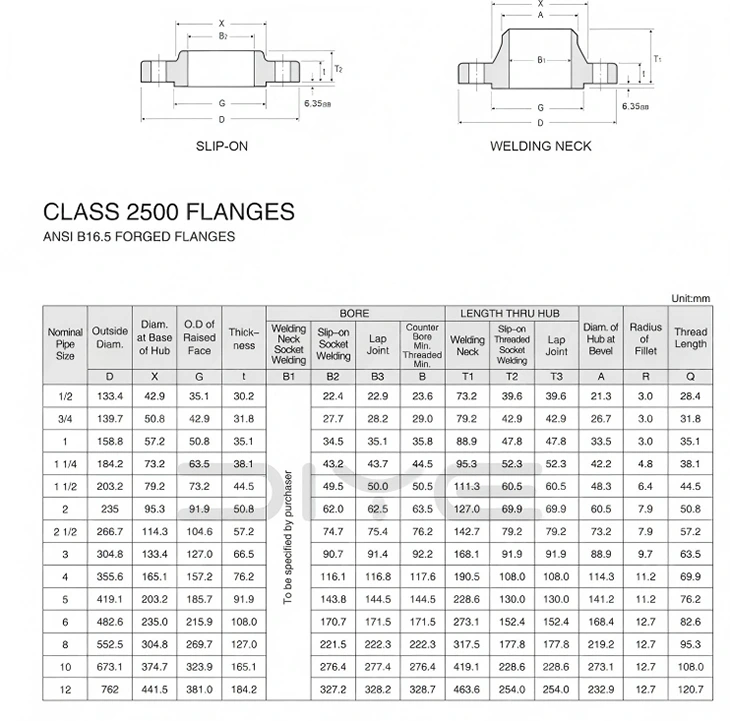

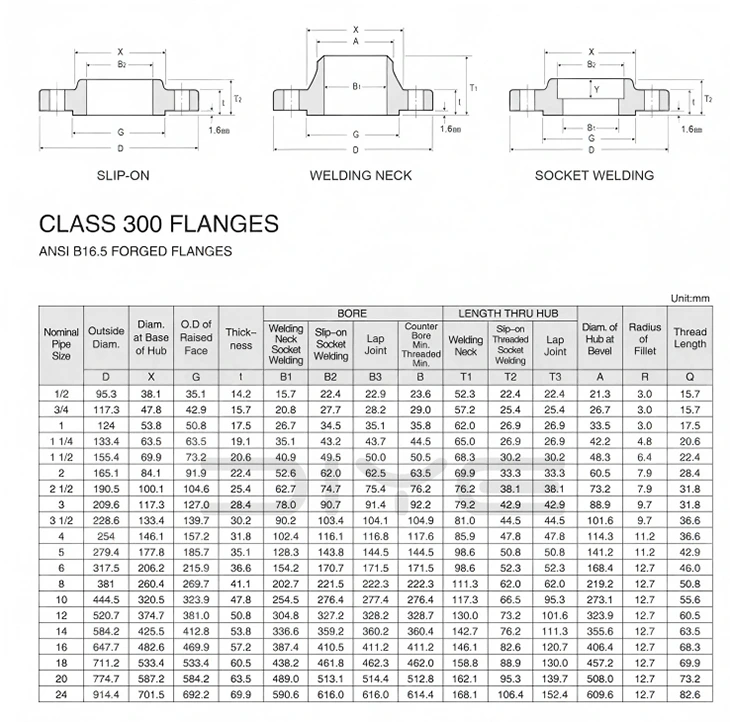

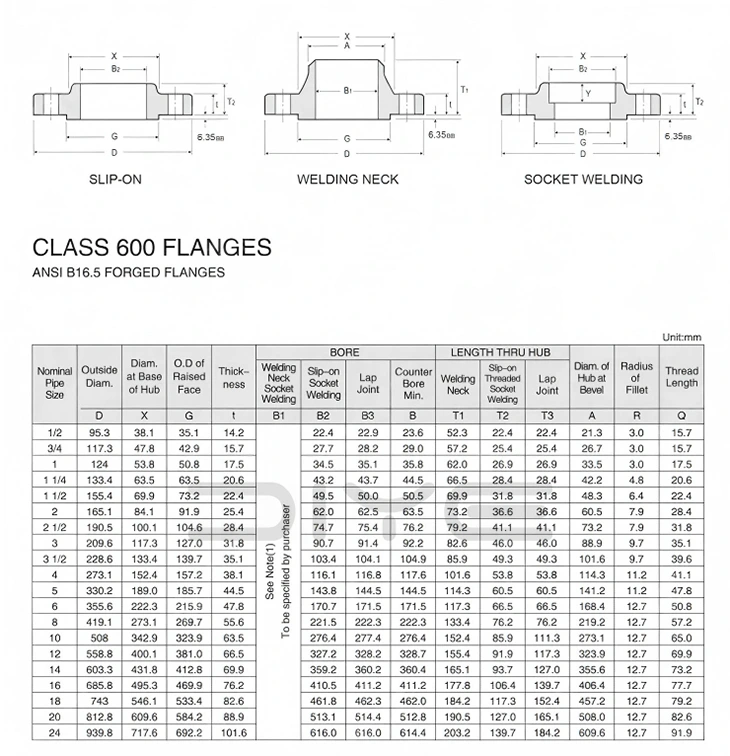

พารามิเตอร์ทางเทคนิค

DIYE VALVE โรงงานในจีนที่มีประสบการณ์หลายปีในการผลิตและส่งออกหน้าแปลน มีทีมงานด้านเทคนิคมืออาชีพและระบบการควบคุมคุณภาพที่เข้มงวดเพื่อให้แน่ใจว่าหน้าแปลนเชื่อมแบบสลิปออนทุกชิ้นตรงตามมาตรฐานสากลและความต้องการของลูกค้า เรามุ่งมั่นที่จะเป็นซัพพลายเออร์หน้าแปลนที่เชื่อถือได้ทั่วโลก

คำถามที่พบบ่อย

ถาม: ต้องระบุพารามิเตอร์อะไรบ้างเมื่อสั่งซื้อหน้าแปลนมาตรฐานอเมริกัน

ตอบ: มาตรฐาน (ASME B16.5/B16.47) + ขนาด NPS + พิกัดแรงดันคลาส + รุ่น (WN/SO/BL ฯลฯ) + พื้นผิวการซีล + วัสดุ + ข้อกำหนดในการจัดส่ง

ถาม: จะเลือกพื้นผิวการซีล RF และ RJ ในหน้าแปลนมาตรฐานอเมริกันได้อย่างไร

ตอบ: RF (หน้ายก): ชนิดสากล เหมาะสำหรับปะเก็นแผลเกลียว เพียงพอสำหรับสภาพการทำงานที่มีแรงดันปานกลางและต่ำส่วนใหญ่

RJ (หน้าร่วมวงแหวน): พิเศษสำหรับอุณหภูมิสูงและแรงดันสูง จับคู่กับปะเก็นแหวนโลหะแปดเหลี่ยม/วงรี ใช้สำหรับหลุมผลิตน้ำมันและก๊าซ เครื่องนึ่งฆ่าเชื้อ และท่อส่งไอน้ำหลัก

ถาม: ขอบเขตทางเทคนิคระหว่างหน้าแปลน ASME B16.5 และ B16.47 คืออะไร

A: B16.5: หน้าแปลนท่อธรรมดา, NPS 1/2″~NPS 24″ ซึ่งเป็นกำลังหลักสำหรับท่อปิโตรเคมีและกระบวนการ

B16.47: หน้าแปลนไปป์ไลน์เส้นผ่านศูนย์กลางขนาดใหญ่ NPS> 24″ แบ่งออกเป็นซีรีส์ A และซีรีส์ B ใช้สำหรับท่อส่งทางไกลและส่วนต่อประสานขนาดใหญ่ในฟาร์มแท็งก์

ถาม: เหล็กกล้าคาร์บอน/สเตนเลสเกรดปกติสำหรับหน้าแปลน American Standard คือเท่าไร?

·การตีขึ้นรูปเหล็กกล้าคาร์บอน: A105 (สำหรับสภาพการทำงานที่อุณหภูมิสูง)

· การตีขึ้นรูปสเตนเลส:A182 F304 / F316L;

· เหล็กกล้าโลหะผสม: A182 F11 / F22 (สำหรับ อุปกรณ์แหล่งจ่าย ความร้อนที่อุณหภูมิสูง);

· เหล็กกล้าอุณหภูมิต่ำ: A350 LF2 / LF3 (สำหรับสภาพการทำงานแบบแช่แข็ง)
