คู่มือการเลือกบอลวาล์วเกลียวสแตนเลส 1PC กับ 2PC กับ 3PC

บอลวาล์วเกลียวสแตนเลสเป็นส่วนประกอบหลักสำหรับการควบคุมของไหลในระบบท่ออุตสาหกรรม ด้วยโครงสร้างที่กะทัดรัด การทำงานของสวิตช์ที่รวดเร็ว การปิดผนึกที่เชื่อถือได้ และการติดตั้งที่ง่ายดาย ทำให้พวกมันถูกนำไปใช้อย่างกว้างขวางในการบำบัดน้ำ การแปรรูปทางเคมี การส่งปิโตรเลียม การทำความร้อนทางอุตสาหกรรม และโครงการวางท่อทั่วไปต่างๆ ผู้ซื้อและผู้รับเหมาด้านวิศวกรรมในต่างประเทศส่วนใหญ่พยายามดิ้นรนเพื่อบอกความแตกต่างระหว่างบอลวาล์วแบบเกลียว 1PC, 2PC และ 3PC ทั้งสามประเภทนี้มีความแตกต่างกันอย่างมากในการออกแบบโครงสร้าง การแบกรับต้นทุน ความทนทานต่อแรงดัน ประสิทธิภาพด้านความปลอดภัย และสถานการณ์ที่เกี่ยวข้อง การเลือกประเภทวาล์วที่ไม่ถูกต้องอาจทำให้เกิดการรั่วไหลของท่อ ปัญหาการบำรุงรักษาที่ยุ่งยาก และแม้แต่อันตรายด้านความปลอดภัยที่ซ่อนอยู่สำหรับทั้งโครงการ คู่มือที่เป็นประโยชน์นี้แจกแจงคุณลักษณะของบอลวาล์วเกลียวสแตนเลสขนาด 1PC, 2PC และ 3PC ช่วยให้วิศวกรและผู้ซื้อเลือกรุ่นที่เหมาะสมสำหรับสภาพการทำงานเฉพาะ

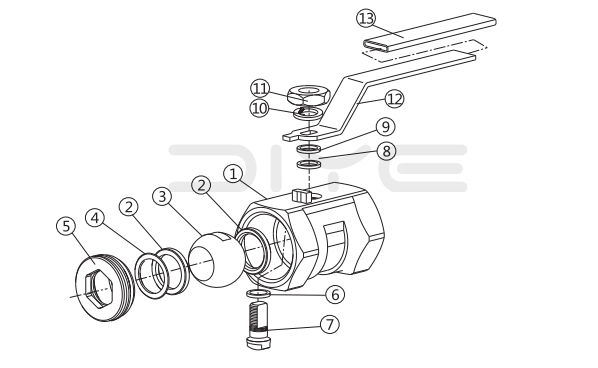

1. บอลวาล์วเกลียว 1PC คืออะไร?

ที่บอลวาล์วเกลียว 1 ชิ้น,หรือบอลวาล์วชิ้นเดียว มีลักษณะเป็นสเตนเลสสตีลหลอมในตัว เป็นตัวเลือกที่มีขนาดกะทัดรัดและน้ำหนักเบาที่สุดในบรรดาการออกแบบบอลวาล์วแบบเกลียวทั้งหมด แกนลูกปืนและอุปกรณ์ซีลประกอบจากด้านเดียว ส่งผลให้โครงสร้างเรียบง่ายเป็นพิเศษโดยมีช่องว่างในการประกอบน้อยที่สุดและมีชิ้นส่วนที่เปราะบางน้อยลง

คุณสมบัติและข้อดี:วาล์วชนิดนี้มีต้นทุนการผลิตต่ำ ใช้พื้นที่น้อย และน้ำหนักเบา ให้ประสิทธิภาพการปิดผนึกที่มั่นคงโดยแทบไม่มีการรั่วไหลจากภายนอก โครงสร้างแบบรวมชิ้นเดียวป้องกันการคลายตัวของ ตัวเครื่อง และการเจาะทะลุปานกลางระหว่างการทำงานระยะยาวได้อย่างมีประสิทธิภาพ

ข้อจำกัด:โครงสร้างการตีขึ้นรูปแบบรวมจะจำกัดความต้านทานแรงดัน ซึ่งต่ำกว่ารุ่น 2PC และ 3PC เนื่องจากตัววาล์วไม่สามารถถอดประกอบเพื่อการบำรุงรักษาได้ ผู้ใช้จึงต้องเปลี่ยนวาล์วทั้งหมดเมื่อวงแหวนซีลภายในหรือส่วนประกอบหลักได้รับความเสียหาย

สภาพการทำงานที่ใช้บังคับ:เหมาะกับระบบท่อส่งแรงดันต่ำและแบบทั่วไปอย่างสมบูรณ์แบบ รวมถึงการจ่ายน้ำปกติ การส่งก๊าซทั่วไป และการส่งผ่านของเหลวที่ไม่มีฤทธิ์กัดกร่อน เป็นตัวเลือกที่คุ้มค่าที่สุดสำหรับโครงการโยธาทั่วไปและระบบท่อสนับสนุนทางอุตสาหกรรมที่เป็นมิตรกับงบประมาณ

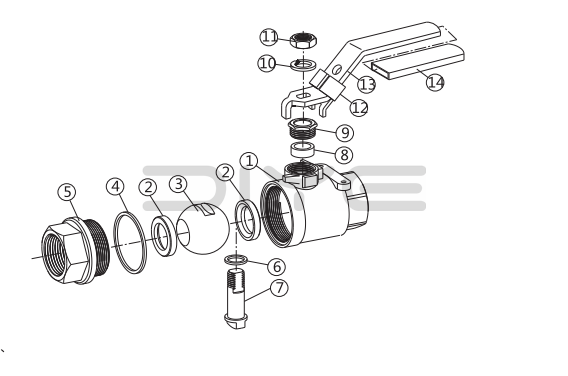

2. บอลวาล์วเกลียว 2PC คืออะไร?

ที่บอลวาล์วเกลียว 2PCใช้โครงสร้างแยกสองชิ้น ซึ่งประกอบด้วยตัววาล์วหลักและรองที่ยึดแน่นด้วยเกลียวหรือสลักเกลียว เนื่องจากเป็นรุ่นที่ได้รับความนิยมและใช้งานได้หลากหลายที่สุดในตลาดวาล์วอุตสาหกรรมทั่วโลก จึงทำให้เกิดความสมดุลที่สมบูรณ์แบบระหว่างราคาที่เอื้อมถึง ประสิทธิภาพที่เสถียร และการบำรุงรักษาที่ง่ายดาย

คุณลักษณะและข้อดี: วาล์วนี้มีราคาปานกลาง มีความต้านทานแรงดันได้ดีกว่าทางเลือกอื่นแบบ 1PC และรักษาการปิดผนึกที่มั่นคงในสภาพแวดล้อมอุตสาหกรรมส่วนใหญ่ โครงสร้างสองชิ้นที่ถอดออกได้ช่วยให้พนักงานสามารถแยกชิ้นส่วนวาล์วบางส่วนเพื่อทำความสะอาดภายใน การเปลี่ยนแกนลูกปืน และการต่ออายุซีล PTFE ซึ่งช่วยลดต้นทุนการบำรุงรักษาในภายหลังได้อย่างมาก โครงสร้างโดยรวมมีความทนทานพอที่จะทนต่อแรงกดปานกลางบ่อยครั้งโดยไม่คลายตัว

ข้อจำกัด:มีขนาดใหญ่กว่าและหนักกว่าบอลวาล์ว 1PC เล็กน้อย และไม่เหมาะสำหรับท่อแรงดันสูงพิเศษหรือระบบอุตสาหกรรมที่มีความเสี่ยงสูงที่สำคัญที่มีมาตรฐานการทำงานที่เข้มงวด

สภาพการทำงานที่ใช้บังคับ:มีการใช้กันอย่างแพร่หลายในท่ออุตสาหกรรมแรงดันปานกลาง การขนส่งของเหลวเคมี ระบบทำความร้อนทางอุตสาหกรรม ท่อเสริมน้ำมันและก๊าซ อุปกรณ์แปรรูปอาหารและโครงการวิศวกรรมในต่างประเทศทั่วไป คำสั่งซื้อ OEM มาตรฐานสากลส่วนใหญ่ชอบบอลวาล์วแบบเกลียว 2PC เพื่อคุณภาพที่เชื่อถือได้และประสิทธิภาพด้านต้นทุนที่โดดเด่น

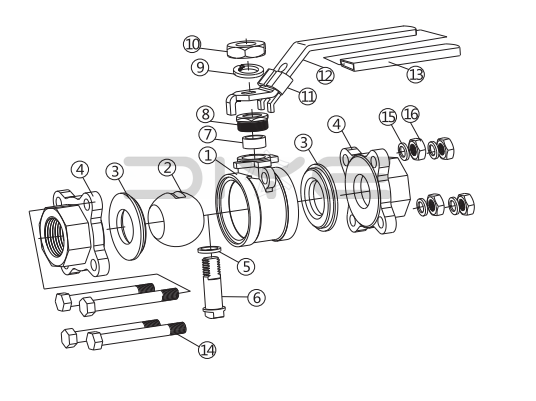

3. บอลวาล์วเกลียว 3PC คืออะไร?

ที่บอลวาล์วเกลียว 3PCประกอบขึ้นจากสามส่วนแยกกัน: ตัววาล์วด้านซ้าย ตัววาล์วด้านขวา และตัววาล์วตรงกลาง แกนลูกปืนและส่วนประกอบการซีลทั้งหมดถูกปิดอย่างมิดชิดในตัวเครื่องส่วนกลาง โดยมีการขันโบลท์สองด้านอย่างแน่นหนา การออกแบบโครงสร้างนี้ทำให้บอลวาล์วเกลียวเกรดสูงสุดและน่าเชื่อถือที่สุดในตลาด

คุณสมบัติและข้อดี:วาล์วนี้ให้ความต้านทานแรงดันสูงที่ยอดเยี่ยม ความสามารถในการป้องกันการระเบิด และประสิทธิภาพการรั่วไหลเป็นศูนย์พร้อมโครงสร้างที่มั่นคงอย่างยิ่ง การออกแบบแกนลูกปืนแบบปิดเต็มรูปแบบช่วยหลีกเลี่ยงความเสียหายของส่วนประกอบที่เกิดจากการกระแทกปานกลางโดยตรงได้อย่างมีประสิทธิภาพ รองรับการถอดแยกชิ้นส่วนทั้งหมด ทำความสะอาดภายในอย่างละเอียด และเปลี่ยนอุปกรณ์เสริมทั้งหมดใหม่ทั้งหมด ช่วยให้สามารถใช้งานได้ซ้ำในระยะยาว อายุการใช้งานโดยรวมเกินกว่าบอลวาล์ว 1PC และ 2PC มาก

ข้อจำกัด:โครงสร้างสามชิ้นที่ซับซ้อนทำให้ต้นทุนการผลิตสูงขึ้นและราคาต่อหน่วยสูงขึ้น ในขณะเดียวกันก็มีขนาดที่ใหญ่กว่าและน้ำหนักที่หนักกว่าเมื่อเทียบกับรุ่น 1PC และ 2PC

สภาพการทำงานที่ใช้บังคับ:เป็นตัวเลือกอันดับต้นๆ สำหรับระบบท่อส่งอุตสาหกรรมแรงดันสูง ความแม่นยำสูง และมีความเสี่ยงสูง รวมถึงตัวกลางเคมีที่มีฤทธิ์กัดกร่อน ท่อส่งไอน้ำอุณหภูมิสูง สายส่งปิโตรเลียม อุปกรณ์การผลิตยา สิ่งอำนวยความสะดวกทางอุตสาหกรรมที่ทำงานอย่างต่อเนื่อง และโครงการวิศวกรรมระดับนานาชาติที่มีมาตรฐานสูง

4. ความแตกต่างหลักระหว่างบอลวาล์ว 1PC / 2PC / 3PC

สำหรับการจัดซื้อนอกสถานที่และการออกแบบทางวิศวกรรม ผู้ใช้สามารถเลือกประเภทวาล์วที่เหมาะสมโดยพิจารณาจากแรงดันท่อจริง คุณสมบัติปานกลาง และความต้องการในการบำรุงรักษาในภายหลัง:1PC: เหมาะสำหรับท่อแรงดันต่ำที่มีสื่อธรรมดาที่ไม่กัดกร่อน เหมาะสำหรับโครงการที่มีงบประมาณจำกัดและไม่จำเป็นต้องบำรุงรักษาตามปกติ2PC: เหมาะสำหรับท่อแรงดันปานกลางที่มีสื่ออุตสาหกรรมทั่วไป สร้างสมดุลระหว่างคุณภาพ ประสิทธิภาพ และต้นทุนได้อย่างสมบูรณ์แบบ และช่วยให้สามารถบำรุงรักษาตามปกติได้ ทำให้เป็นบอลวาล์วแบบเกลียวที่มีการส่งออกและใช้กันอย่างแพร่หลายมากที่สุด 3PC: ออกแบบมาสำหรับสถานการณ์การทำงานที่มีแรงดันสูง อุณหภูมิสูง และมีฤทธิ์กัดกร่อน เป็นไปตามมาตรฐานความปลอดภัยทางอุตสาหกรรมที่เข้มงวดและข้อกำหนดด้านอายุการใช้งานในระยะยาว

5. คำถามที่พบบ่อยสำหรับการเลือกบอลวาล์วแบบเกลียว

คำถามที่ 1: ประเภทใดทำงานได้ดีที่สุดสำหรับโครงการวิศวกรรมส่งออก
ตอบ: โครงการในต่างประเทศทั่วไปส่วนใหญ่เลือกใช้บอลวาล์วเกลียวสแตนเลส 2PC วาล์วเหล่านี้เป็นไปตามมาตรฐาน ISO, CE และมาตรฐานสากลกระแสหลักอื่นๆ โดยมีสมรรถนะที่มั่นคงและราคาที่แข่งขันได้ สำหรับโครงการอุตสาหกรรมระดับไฮเอนด์และโครงการที่มีความเสี่ยงสูง บอลวาล์ว 3PC เป็นตัวเลือกที่น่าเชื่อถือมากกว่า

Q2: บอลวาล์ว 1PC สามารถใช้กับท่อเคมีได้หรือไม่?

ตอบ: บอลวาล์วหมายเลข 1PC ใช้ได้กับสื่อที่มีแรงดันต่ำและไม่กัดกร่อนเท่านั้น สำหรับของเหลวและก๊าซที่มีฤทธิ์กัดกร่อนในอุตสาหกรรมเคมี บอลวาล์ว 2PC หรือ 3PC ที่ทำจากสแตนเลส 304 หรือ 316 เป็นสิ่งจำเป็นเพื่อให้แน่ใจว่าการทำงานมีเสถียรภาพ

คำถามที่ 3: บอลวาล์ว 3PC มีการรั่วไหลเป็นศูนย์หรือไม่

ตอบ: บอลวาล์วเกลียวแบบพรีเมี่ยม 3PC ใช้การออกแบบโครงสร้างแบบปิดอย่างสมบูรณ์และอุปกรณ์ซีล PTFE ที่มีความแม่นยำสูง พวกเขาสามารถตระหนักถึงการรั่วไหลเป็นศูนย์อย่างสมบูรณ์ภายใต้การกดทำงานที่ได้รับการจัดอันดับมีคุณสมบัติตรงตามข้อกำหนดการปิดผนึกที่เข้มงวดสำหรับท่ออุตสาหกรรมมาตรฐานสูง

6. บทสรุป

สรุปบอลวาล์วแบบเกลียว 1PC, 2PC และ 3PC สอดคล้องกับสถานการณ์การใช้งานท่ออุตสาหกรรมระดับต่ำ ปานกลาง และคุณภาพสูงตามลำดับ ในการเลือกวาล์ว ไม่มีตัวเลือกที่ดีที่สุดเพียงขนาดเดียว มีเพียงตัวเลือกที่เหมาะสมที่สุดสำหรับสภาพการทำงานจริงเท่านั้น Diye Valve นำเสนอบอลวาล์วเกลียวสแตนเลสขนาด 1PC, 2PC และ 3PC เต็มรูปแบบในเกรดสแตนเลส 304 และ 316 ผลิตภัณฑ์ทั้งหมดของเราเป็นไปตามมาตรฐานแรงดันสากล ผ่านการทดสอบแรงดันและการปิดผนึกอย่างเข้มงวดก่อนส่งมอบ และสนับสนุนโซลูชันที่ปรับแต่งตามความต้องการในการจัดซื้อจัดจ้างโครงการทั่วโลกที่หลากหลาย
