บอลวาล์วหน้าแปลนสองชิ้น: หลักการโครงสร้าง กฎการติดตั้ง และข้อจำกัดในการใช้งาน

ความล้มเหลวที่ไซต์งานและข้อผิดพลาดในการเลือกในระบบของเหลวทางอุตสาหกรรมส่วนใหญ่เกิดจากการทำความเข้าใจอย่างผิวเผินเกี่ยวกับคุณลักษณะของวาล์ว ผู้ปฏิบัติงานด้านวิศวกรรมจำนวนมากถือว่าบอลวาล์วหน้าแปลนแบบสองชิ้นเป็นส่วนประกอบเปิด-ปิดธรรมดา โดยไม่สนใจการแลกเปลี่ยนทางโครงสร้าง ขีดจำกัดการรับแรงดัน และตรรกะในการติดตั้งโดยธรรมชาติ เมื่อเปรียบเทียบกับบอลวาล์วแบบชิ้นเดียวที่ขาดความต้านทานแรงดันและบอลวาล์วแบบสามชิ้นที่มีค่าบำรุงรักษาสูง บอลวาล์วหน้าแปลนแบบสองชิ้นให้ความสมดุลที่เหมาะสมที่สุดของความแข็งแรงของโครงสร้าง ประสิทธิภาพด้านต้นทุน และความเสถียรในการดำเนินงานสำหรับการใช้งานในอุตสาหกรรมทั่วไป อย่างไรก็ตาม การออกแบบโครงสร้างที่เป็นเอกลักษณ์มาพร้อมกับขอบเขตการติดตั้งที่ชัดเจนและสภาพการทำงานที่เกี่ยวข้อง ในกรณีส่วนใหญ่ ข้อบกพร่องทั่วไป เช่น การรั่วไหล การติดขัด และความเสียหายของตัววาล์วไม่ได้เกิดจากปัญหาคุณภาพของผลิตภัณฑ์ แต่เกิดจากการติดตั้งที่ไม่เหมาะสมและสภาพการทำงานที่ไม่ตรงกัน บทความนี้จะแจกแจงบทช่วยสอนพื้นฐานที่กระจัดกระจายและแบบเหมารวมของอุตสาหกรรม โดยดำเนินการวิเคราะห์เชิงลึกของบอลวาล์วหน้าแปลนสองชิ้นจากสาระสำคัญของโครงสร้าง ตรรกะการติดตั้งแนวตั้งและแนวนอน แนวทางการทำงานมาตรฐาน สถานการณ์การใช้งานที่ต้องห้าม และคำถามที่พบบ่อย ให้การอ้างอิงเชิงปฏิบัติและเป็นมืออาชีพสำหรับการออกแบบท่อ การติดตั้งภาคสนาม และการบำรุงรักษารายวัน

1. บอลวาล์วหน้าแปลนสองชิ้นคืออะไร?

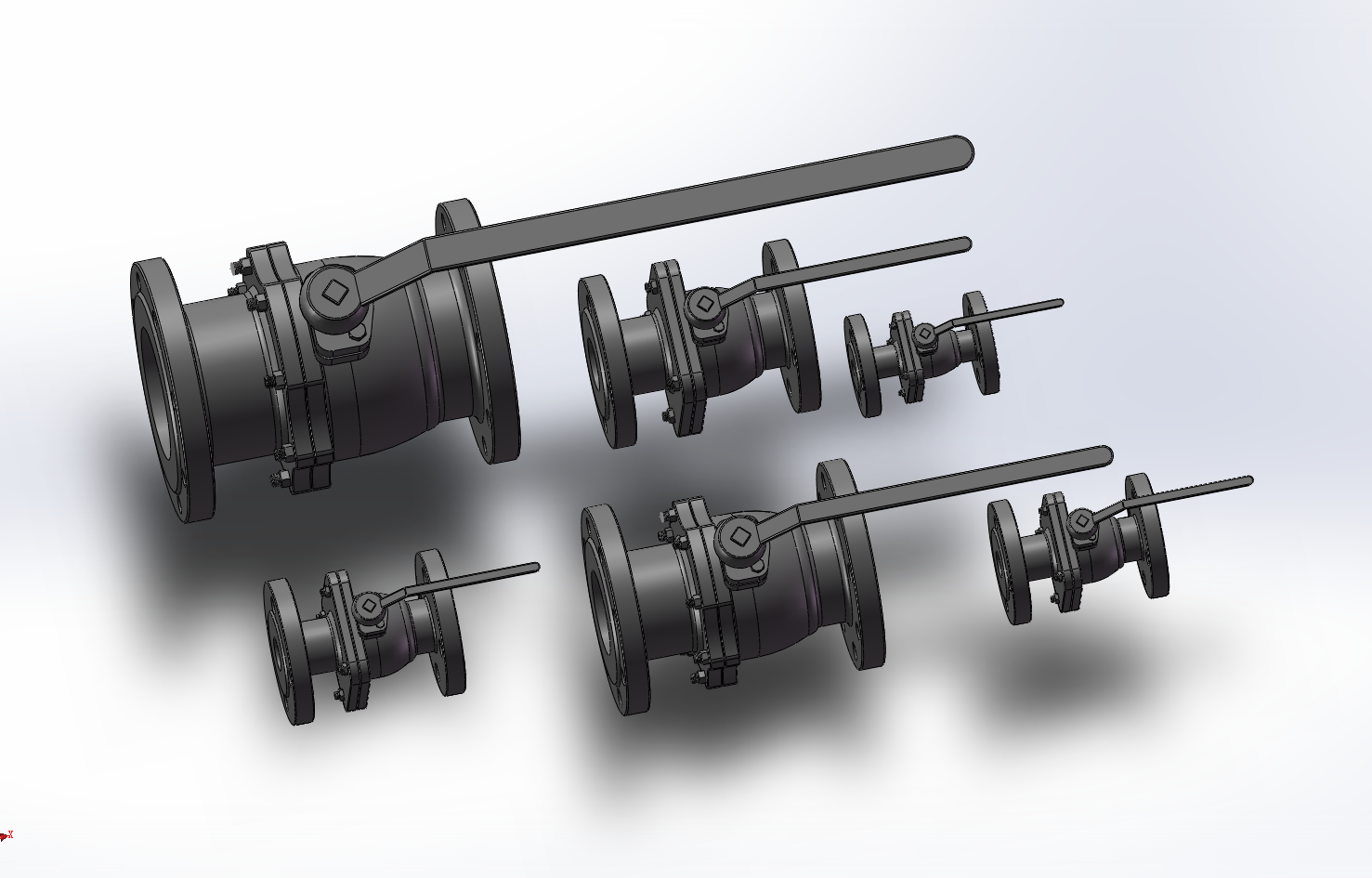

บอลวาล์วหน้าแปลนสองชิ้นมีตัววาล์วแยกสองส่วนและโครงสร้างการเชื่อมต่อหน้าแปลนแบบรวม ประกอบขึ้นด้วยตัววาล์วหลักและฝากระโปรง ยึดด้วยสลักเกลียวที่มีความแข็งแรงสูง และติดตั้งส่วนประกอบภายในที่มีความแม่นยำ เช่น บอล บ่าวาล์ว และชุดซีลก้าน โดยมีตำแหน่งตรงกลางระหว่างบอลวาล์วชิ้นเดียวและสามชิ้น โดยทำหน้าที่เป็นวาล์วมาตรฐานกระแสหลักสำหรับวิศวกรรมโยธา อุตสาหกรรมเบา สารเคมีทั่วไป และระบบของเหลวของเทศบาล วิศวกรหลายคนสับสนระหว่างบอลวาล์วทั้งสามประเภทเนื่องจากขาดความเข้าใจในเชิงลึกเกี่ยวกับการแลกเปลี่ยนทางโครงสร้าง บอลวาล์วแบบชิ้นเดียวมีต้นทุนต่ำพร้อมโครงสร้างการหล่อแบบรวม แต่มีความต้านทานแรงดันจำกัด และแทบไม่มีการบำรุงรักษา บอลวาล์วแบบสามชิ้นรองรับการถอดแยกชิ้นส่วนและการเปลี่ยนส่วนประกอบแบบอินไลน์ เหมาะสำหรับสภาพการทำงานที่รุนแรงแต่มีค่าใช้จ่ายโดยรวมที่สูงขึ้น การออกแบบแบบสองชิ้นช่วยเติมเต็มช่องว่างทางการตลาดได้อย่างสมบูรณ์แบบ โดยจะรักษาความหนาแน่นที่เชื่อถือได้และความแข็งแกร่งของโครงสร้างของวาล์วแบบแยกส่วน ชดเชยข้อบกพร่องด้านแรงดันของวาล์วแบบรวม และหลีกเลี่ยงโครงสร้างการแยกชิ้นส่วนที่ซับซ้อนของวาล์วแบบสามชิ้น ในแง่ของการวางตำแหน่งทางวิศวกรรม วาล์วนี้ไม่ใช่วาล์วแบบมืออาชีพสำหรับสภาพการทำงานที่รุนแรง แต่เป็นโซลูชันที่ได้มาตรฐานและคุ้มค่าสำหรับระบบของไหลทั่วไปส่วนใหญ่ วาล์วนี้ใช้การออกแบบการไหลแบบเต็มพอร์ตพร้อมการสลับอย่างรวดเร็ว 90 องศาและประสิทธิภาพการปิดผนึกแบบสองทิศทาง ใช้งานได้กับน้ำ น้ำมัน ก๊าซทั่วไป และตัวกลางที่มีฤทธิ์กัดกร่อนน้อย โดยครอบคลุมเกรดแรงดันตั้งแต่ PN16 ถึง PN40 ด้วยการทำงานที่มั่นคงและอัตราความล้มเหลวต่ำ เหมาะอย่างยิ่งสำหรับท่อมาตรฐานที่ต้องการการทำงานอย่างต่อเนื่องในระยะยาวและการบำรุงรักษาไม่บ่อยนัก

2. สามารถติดตั้งบอลวาล์วหน้าแปลนสองชิ้นในแนวตั้งได้หรือไม่?

การติดตั้งบอลวาล์วหน้าแปลนสองชิ้นในแนวตั้งเป็นหัวข้อที่ถกเถียงกันมานานแล้วในการก่อสร้างทางอุตสาหกรรม ข้อสรุปเชิงปฏิบัตินั้นชัดเจน: การติดตั้งในแนวตั้งเป็นไปได้แต่ไม่สามารถใช้ได้กับสากล โดยมีข้อจำกัดที่เข้มงวดเกี่ยวกับสภาพการทำงานและวิธีการติดตั้ง ซึ่งเป็นหนึ่งในข้อผิดพลาดในสถานที่ที่ถูกมองข้ามมากที่สุด บอลวาล์วแบบสองชิ้นแตกต่างจากเช็ควาล์วที่ขึ้นกับแรงโน้มถ่วง บอลวาล์วแบบสองชิ้นอาศัยการปิดผนึกบ่าวาล์วแบบขันแน่นล่วงหน้าและการหมุนบอลเพื่อให้ทราบถึงการเปิดและปิด ตามทฤษฎีแล้ว การติดตั้งทั้งแนวนอนและแนวตั้งเป็นที่ยอมรับในเชิงโครงสร้าง อย่างไรก็ตาม การติดตั้งในแนวตั้งจะขยายความเสี่ยงที่ซ่อนอยู่ เช่น การตกตะกอนปานกลางและการเบี่ยงเบนของความเค้นของลำต้น ซึ่งบั่นทอนความเสถียรของการซีลและอายุการใช้งานโดยตรง การติดตั้งในแนวตั้งทำงานได้อย่างสมบูรณ์แบบสำหรับตัวกลางที่สะอาด รวมถึงน้ำบริสุทธิ์ น้ำใส และก๊าซทั่วไปภายใต้อุณหภูมิปกติและแรงดันต่ำ โดยไม่มีผลกระทบต่อเสถียรภาพในการทำงาน สำหรับสื่อที่มีตะกอน อนุภาคของแข็ง มีความหนืดสูง หรือการตกผลึกง่าย ไม่แนะนำให้ติดตั้งในแนวตั้ง สิ่งเจือปนจะเกาะอยู่ที่ด้านล่างของตัววาล์วแนวตั้งอย่างต่อเนื่อง ทำให้พื้นผิวบ่าวาล์วมีความแม่นยำ และทำให้เกิดการติดขัดของบอล การรั่วไหลระดับไมโคร และการสลับที่ไม่ราบรื่น ซึ่งเป็นปัญหาที่ไม่ค่อยพบเห็นในวาล์วที่ติดตั้งในแนวนอน นอกจากนี้ยังมีกฎที่ไม่อาจแตกหักได้สำหรับการติดตั้งในแนวตั้ง: จะต้องไม่ติดตั้งก้านวาล์วลงด้านล่าง วงล้อหมุนและตัวกระตุ้นต้องหงายขึ้นหรือไปด้านข้าง การติดตั้งด้านล่างทำให้เกิดการตกค้างของตัวกลางและการสะสมสิ่งเจือปนในบริเวณบรรจุก้าน ทำให้เกิดการกัดกร่อนทีละน้อย การรั่วไหลจากภายนอก และอันตรายที่ซ่อนอยู่ซึ่งไม่สามารถซ่อมแซมได้

3. แนวทางการติดตั้งหลักสำหรับบอลวาล์วหน้าแปลนสองชิ้น

กว่า 80% ของความล้มเหลวของวาล์วในระยะสุดท้ายเป็นผลมาจากการติดตั้งที่ไม่ได้มาตรฐานมากกว่าข้อบกพร่องด้านคุณภาพ การติดตั้งโดยมืออาชีพมุ่งเน้นไปที่การขจัดความเครียดของท่อ การเบี่ยงเบนของซีล และความเสี่ยงในการกระแทกปานกลาง แทนที่จะเพียงแค่จัดแนวรูโบลต์และสกรูยึด ต่อไปนี้คือแนวทางการดำเนินงานหลักที่ได้รับการตรวจสอบภาคสนาม

3.1 การเตรียมท่อล่วงหน้าเพื่อหลีกเลี่ยงการเสียดสีที่ซ่อนอยู่

ล้างและล้างท่อทั้งหมดอย่างทั่วถึงก่อนการติดตั้งเพื่อขจัดตะกรันจากการเชื่อม สนิม เศษตัด และอนุภาคแข็งอื่นๆ บ่าวาล์วของบอลวาล์วสองชิ้นใช้โครงสร้างการปิดผนึกกระจกที่มีความแม่นยำสูง สิ่งเจือปนแข็งเล็กๆ จะทำให้เกิดรอยขีดข่วนถาวรและการรั่วไหลระดับไมโครอย่างถาวร ซึ่งเป็นสาเหตุหลักของความล้มเหลวในระยะสั้นของวาล์วใหม่

3.2 การจัดตำแหน่งหน้าแปลนแบบ Zero-Stress

ห้ามฝืนดึงหรือบีบท่อเพื่อจัดแนวรูหน้าแปลน ตัววาล์วแบบสองชิ้นที่แข็งแกร่งมีแนวโน้มที่จะเกิดการเสียรูปเล็กน้อยภายใต้ความเครียดที่ถูกบังคับ เมื่อแรงดันของระบบผันผวน ตัววาล์วที่ผิดรูปจะประสบความล้มเหลวในการปิดผนึกหรือแม้กระทั่งการแตกร้าว ตรวจสอบให้แน่ใจว่าพื้นผิวหน้าแปลนพอดีและตำแหน่งปะเก็นตรงกลางเพื่อการกระจายแรงดันที่สม่ำเสมอ

3.3 การขันสลักเกลียวแบบทแยงมุมและแบบค่อยเป็นค่อยไป

ขันโบลท์หน้าแปลนให้แน่นในแนวทแยงและหลายๆ ขั้นตอน แทนที่จะขันด้านใดด้านหนึ่งให้แน่นในคราวเดียว การบีบอัดแบบอสมมาตรทำให้เกิดความเค้นของปะเก็นที่ไม่สมดุลและการเสียรูปของหน้าแปลนขนาดเล็ก นำไปสู่ปัญหาทั่วไปที่ไซต์งาน: ไม่มีการรั่วไหลภายใต้แรงดันต่ำ แต่มีการซึมที่ชัดเจนภายใต้แรงดันสูง

3.4 การทดสอบแรงดันเต็มจังหวะหลังการติดตั้ง

อย่าให้วาล์วทำงานอย่างเป็นทางการทันทีหลังการติดตั้ง ดำเนินการทดสอบแรงดันภายใต้สถานะเปิดสุดและปิดสุดเพื่อตรวจสอบประสิทธิภาพการซีล และตรวจสอบการติดขัดหรือข้อผิดพลาดที่ติดอยู่ที่เกิดจากความเครียด เพื่อขจัดความเสี่ยงที่อาจเกิดขึ้นล่วงหน้า

3.5 สำรองพื้นที่ปฏิบัติการและบำรุงรักษาอย่างเพียงพอ

เว้นระยะห่างรอบก้านวาล์ว ล้อมือ และแอคชูเอเตอร์ไฟฟ้าหรือนิวแมติกให้เพียงพอ พื้นที่ที่ถูกบล็อกจะขัดขวางการดำเนินการสลับรายวันและการบำรุงรักษาตามปกติในภายหลัง

4. สถานการณ์การติดตั้งที่ต้องห้ามอย่างเคร่งครัด

ในขณะที่บอลวาล์วหน้าแปลนสองชิ้นมีความเสถียรแบบสากลและความได้เปรียบด้านต้นทุน แต่ก็มีข้อจำกัดทางโครงสร้างโดยธรรมชาติ การใช้งานที่ไม่เหมาะสมในสถานการณ์เฉพาะจะนำไปสู่การสึกหรอแบบถาวรและอันตรายด้านความปลอดภัยที่อาจเกิดขึ้น ซึ่งเป็นข้อห้ามทางวิศวกรรมที่ชัดเจน

4.1 สายการผลิตต่อเนื่องที่ต้องบำรุงรักษาเป็นประจำ

โครงสร้างสลักเกลียวสองชิ้นไม่สามารถรองรับการเปลี่ยนชิ้นส่วนที่สึกหรอภายในแบบอินไลน์ได้ เมื่อบ่าวาล์วหรือซีลวาล์วชำรุด ต้องถอดวาล์วทั้งหมดออกและถอดท่อออกเพื่อการบำรุงรักษา ไม่สามารถใช้ได้กับสถานการณ์การผลิตต่อเนื่อง 24 ชั่วโมงที่ต้องทำความสะอาดเป็นประจำและเปลี่ยนชิ้นส่วน โดยที่บอลวาล์วแบบสามชิ้นเป็นเพียงตัวเลือกเดียวเท่านั้น

4.2 สภาพการทำงานที่มีอนุภาค ผลึก หรือตัวกลางที่มีความหนืดสูง

ต่างจากวาล์วแบบสามชิ้นที่รองรับการถอดและทำความสะอาดอย่างรวดเร็ว วาล์วแบบสองชิ้นไม่สามารถถอดประกอบได้ง่ายเพื่อขจัดคราบสกปรกภายใน การใช้งานระยะยาวกับตัวกลางที่ไม่บริสุทธิ์จะทำให้เกิดการเสียดสีที่พื้นผิวการซีลอย่างต่อเนื่องและการติดขัดของลูกบอล ซึ่งเพิ่มความน่าจะเป็นที่จะเกิดความล้มเหลวอย่างมาก

4.3 ท่อที่มีค้อนน้ำรุนแรงและความผันผวนของแรงดันบ่อยครั้ง

โครงสร้างแบบแยกสองชิ้นมีความต้านทานแรงกระแทกต่ำกว่าเมื่อเทียบกับวาล์วแบบรวมและวาล์วแบบสามชิ้นเสริมแรง การกระแทกของค้อนน้ำซ้ำๆ และการเปลี่ยนแปลงแรงดันที่รุนแรงจะทำให้สลักเกลียวยึดหลุดออกและลดแรงขันแน่นก่อนการซีล ส่งผลให้เกิดการรั่วไหลของตัวกลางอย่างต่อเนื่อง

4.4 การควบคุมการควบคุมในระยะยาว

บอลวาล์วหน้าแปลนสองชิ้นได้รับการออกแบบมาอย่างเคร่งครัดสำหรับการควบคุมการเปิด-ปิดมากกว่าการควบคุมปริมาณ การทำงานแบบเปิดครึ่งหนึ่งในระยะยาวจะทำให้เกิดการขัดถูด้วยความเร็วสูงบนบ่าวาล์ว ทำให้ชั้นซีลกระจกสึกหรออย่างรวดเร็ว และทำให้เกิดการรั่วไหลที่ไม่สามารถย้อนกลับได้ อนุญาตให้ปรับการไหลได้ทันทีเท่านั้น ไม่ใช่การควบคุมปริมาณอย่างต่อเนื่อง

4.5 การติดตั้งที่ไม่ได้มาตรฐานในสถานการณ์ป้องกันการระเบิด

สำหรับสื่อที่ติดไฟและระเบิดได้ การละเว้นอุปกรณ์กำจัดไฟฟ้าสถิตหรือการติดตั้งก้านลงจะทำให้เกิดการสะสมไฟฟ้าสถิตและการสะสมตัวปานกลาง ทำให้เกิดความเสี่ยงร้ายแรงต่อการระเบิดและไฟไหม้5. คำถามที่พบบ่อยเกี่ยวกับสินค้าสองชิ้น

5. คำถามที่พบบ่อยเกี่ยวกับการติดตั้งบอลวาล์วหน้าแปลนสองชิ้น

คำถามที่ 1: วิธีการติดตั้งแบบใดที่ให้อายุการใช้งานยาวนานกว่า แนวตั้งหรือแนวนอน

สำหรับสื่อที่สะอาดไม่มีสิ่งเจือปน ตำแหน่งการติดตั้งมีผลกระทบต่ออายุการใช้งานเพียงเล็กน้อย สำหรับสื่อที่มีแนวโน้มว่าจะเกิดตะกอน การติดตั้งในแนวนอนจะมีเสถียรภาพมากกว่ามาก หลีกเลี่ยงการสะสมตัวของสิ่งเจือปนภายในได้อย่างมีประสิทธิภาพ และลดการสึกหรอของพื้นผิวการซีล ทำให้เป็นตัวเลือกที่ต้องการสำหรับสภาพการทำงานที่ซับซ้อน

คำถามที่ 2: ทำไมวาล์วจึงรั่วเฉพาะภายใต้แรงดันสูงแต่ไม่เกิดแรงดันต่ำหลังการติดตั้ง?

ความล้มเหลวดังกล่าวมากกว่า 90% เกิดจากการขันโบลต์ที่ไม่สม่ำเสมอ การชดเชยปะเก็น และความเค้นของท่อที่ไม่มีการคลายออก การเบี่ยงเบนของโครงสร้างไม่มีนัยสำคัญภายใต้แรงดันต่ำ แต่ถูกขยายภายใต้แรงดันสูง ส่งผลให้เกิดความล้มเหลวในการปิดผนึก ปัญหาสามารถแก้ไขได้ด้วยการขันโบลต์ใหม่ตามแนวทแยงมุมและขจัดความเค้นของท่อ

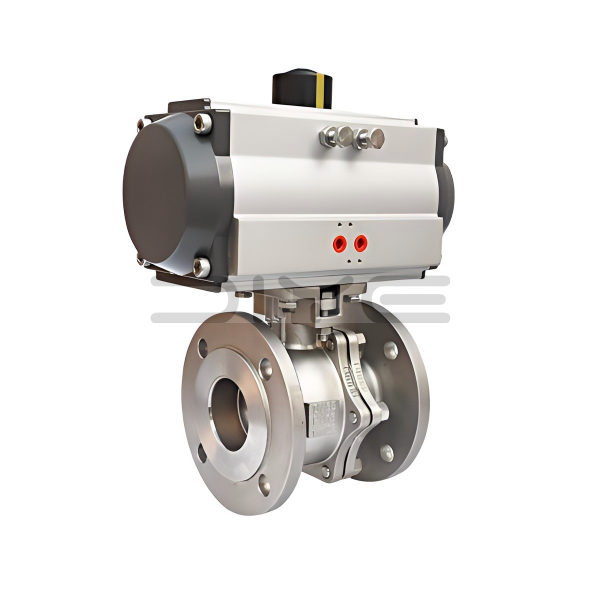

คำถามที่ 3: บอลวาล์วหน้าแปลนสองชิ้นสามารถจับคู่กับแอคทูเอเตอร์อัตโนมัติได้หรือไม่

ใช่. บอลวาล์วหน้าแปลนสองชิ้นแพลตฟอร์มสูงมาตรฐานสามารถใช้งานร่วมกับแอคทูเอเตอร์ไฟฟ้าและนิวแมติกได้อย่างสมบูรณ์ รองรับการควบคุมอัตโนมัติระยะไกลและเป็นตัวเลือกที่คุ้มค่าสำหรับท่อส่งของเหลวอัตโนมัติ

คำถามที่ 4: อะไรทำให้เกิดการติดขัดของวาล์วที่ติดตั้งใหม่?

สาเหตุทั่วไป ได้แก่ รอยขีดข่วนบนพื้นผิวการซีลจากสิ่งเจือปนในท่อ การเสียรูปเล็กน้อยที่เกิดจากการจัดตำแหน่งหน้าแปลนบังคับ และการขาดการดำเนินการทดลองลดแรงดัน นี่เป็นข้อผิดพลาดในการติดตั้งทั่วไปมากกว่าปัญหาคุณภาพของผลิตภัณฑ์

Q5: วิธีการเลือกระหว่างบอลวาล์วหน้าแปลนสองชิ้นและสามชิ้น?

เลือกบอลวาล์วแบบสองชิ้นสำหรับสภาพการทำงานทั่วไปที่มีความถี่ในการบำรุงรักษาต่ำและความต้องการควบคุมต้นทุน เลือกบอลวาล์วแบบสามชิ้นสำหรับสภาพแวดล้อมที่มีการกัดกร่อนรุนแรง ตัวกลางที่เปรอะเปื้อนได้ง่าย และระบบการผลิตต่อเนื่องที่ต้องการการบำรุงรักษาแบบอินไลน์ ไม่มีความเหนือกว่าอย่างแน่นอนระหว่างทั้งสอง — มีเพียงความเหมาะสมตามสถานการณ์เท่านั้น

บทสรุป

คุณค่าทางวิศวกรรมหลักของบอลวาล์วหน้าแปลนสองชิ้นอยู่ที่ความสามารถในการปรับตัวได้อย่างดีเยี่ยมกับสถานการณ์ของเหลวทางอุตสาหกรรมทั่วไปส่วนใหญ่ ด้วยโครงสร้างที่มั่นคง ประสิทธิภาพที่สมบูรณ์ และต้นทุนที่ควบคุมได้ สิ่งเหล่านี้จึงกลายเป็นองค์ประกอบพื้นฐานและหลักของท่อส่งอุตสาหกรรมสมัยใหม่ ความล้มเหลวของวาล์วส่วนใหญ่มีสาเหตุมาจากสภาพการทำงานไม่ตรงกันและการติดตั้งที่ไม่ได้มาตรฐาน แทนที่จะเป็นข้อบกพร่องของผลิตภัณฑ์โดยธรรมชาติ ความเข้าใจอย่างถ่องแท้เกี่ยวกับข้อเสียของโครงสร้าง ขอบเขตการติดตั้ง และข้อห้ามในการใช้งานช่วยให้วิศวกรหลีกเลี่ยงข้อผิดพลาดในการติดตั้งแบบเหมารวม เพิ่มความเสถียรในการดำเนินงานในระยะยาว ลดต้นทุนการบำรุงรักษาโดยรวม และในที่สุดตระหนักถึงการทำงานที่ปลอดภัย มีประสิทธิภาพ และยั่งยืนของระบบของเหลวทางอุตสาหกรรม
