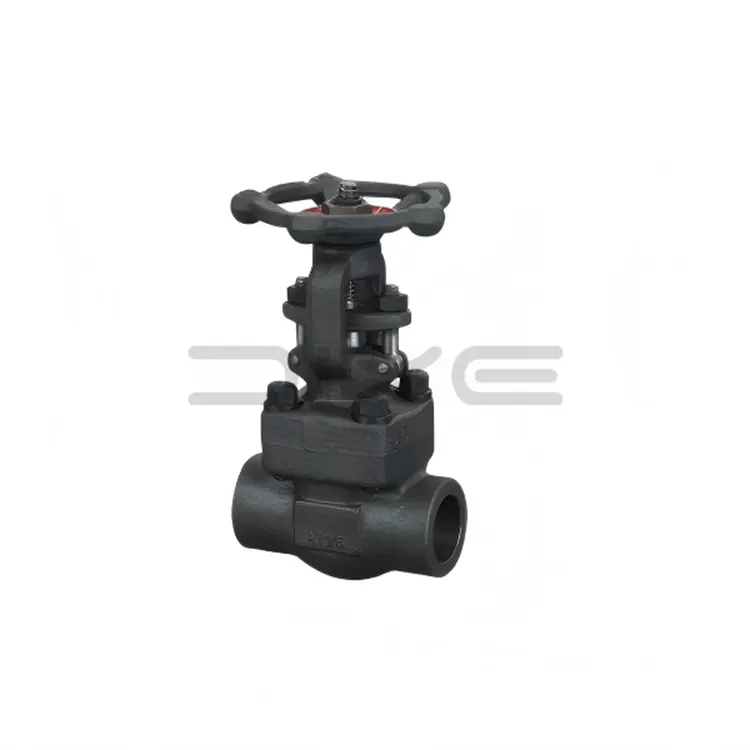

วาล์วประตูเหล็กหลอมคืออะไร และรองรับการควบคุมการไหลของอุตสาหกรรมที่เชื่อถือได้ได้อย่างไร

1. วาล์วประตูเหล็กหลอมคืออะไร?

วาล์วประตูเหล็กหลอมเป็นวาล์วกลที่มีตัวถังและส่วนประกอบที่มีแรงดันอื่น ๆ ผลิตจากเหล็กหลอม ทั้งนี้ขึ้นอยู่กับการออกแบบ ในระหว่างการตีขึ้นรูป โลหะที่ได้รับความร้อนจะถูกขึ้นรูปภายใต้แรงอัด กระบวนการนี้สามารถสร้างโครงสร้างวัสดุที่ค่อนข้างสม่ำเสมอ และลดประเภทของความไม่ต่อเนื่องภายในที่เกี่ยวข้องกับกระบวนการหล่อบางประเภท แม้ว่าคุณภาพขั้นสุดท้ายจะยังคงขึ้นอยู่กับข้อกำหนดของวัสดุ การฝึกฝนการตีขึ้นรูป การอบชุบด้วยความร้อน การตัดเฉือน และการตรวจสอบ

วาล์วควบคุมการไหลผ่านประตูแบบเคลื่อนย้ายได้ โดยทั่วไปเรียกว่าลิ่ม เมื่อวาล์วเปิดจนสุด ประตูจะเคลื่อนออกจากช่องทางการไหลหลัก เมื่อปิดสนิท จะยึดพื้นผิวที่นั่งเพื่อขัดขวางการไหล

โดยทั่วไปจะเลือกใช้วาล์วประตูเหล็กหลอมสำหรับท่ออุตสาหกรรมขนาดเล็กและงานที่มีแรงดันสูง วาล์วเหล็กฟอร์จขนาดกะทัดรัดมักถูกระบุภายใต้ API 602 ขึ้นอยู่กับขอบเขตของมาตรฐานและการออกแบบผลิตภัณฑ์ที่เลือก

2. วาล์วประตูเหล็กหลอมทำงานอย่างไร

วาล์วประตูเหล็กหลอมใช้การเคลื่อนที่ของประตูเชิงเส้นเพื่อให้มีการควบคุมการไหลเปิด-ปิด การออกแบบแบบแมนนวลส่วนใหญ่ทำงานผ่านวงล้อจักรที่เชื่อมต่อกับก้านเกลียว ก้านจะสูงขึ้นอย่างเห็นได้ชัดระหว่างการทำงานหรือยังคงอยู่ในตำแหน่งแนวตั้งคงที่ขณะหมุนเพื่อเคลื่อนประตู ทั้งนี้ขึ้นอยู่กับการก่อสร้าง

การเปิดวาล์ว

การหมุนวงล้อเลื่อนไปในทิศทางการเปิดจะเลื่อนประตูออกจากบริเวณที่นั่ง เมื่อประตูผ่านช่องทางการไหลแล้ว ของไหลสามารถเดินทางผ่านวาล์วได้โดยมีสิ่งกีดขวางค่อนข้างน้อยเมื่อเทียบกับการออกแบบวาล์วควบคุมปริมาณหลายแบบ

การปิดวาล์ว

การหมุนวงล้อหมุนไปในทิศทางตรงกันข้ามจะทำให้ประตูเลื่อนไปทางที่นั่ง พื้นผิวที่นั่งที่เข้าคู่กันอย่างถูกต้องจะสร้างฟังก์ชันการปิดตามที่ตั้งใจไว้เมื่อวาล์วถึงตำแหน่งปิดที่ระบุ

เหตุใดตำแหน่งการปฏิบัติงานจึงมีความสำคัญ

วาล์วประตูมีจุดประสงค์หลักสำหรับบริการเปิดหรือปิดสนิทเป็นหลัก การเปิดวาล์วประตูแบบธรรมดาไว้บางส่วนเป็นเวลานานอาจทำให้ประตูและพื้นผิวที่นั่งสัมผัสกับการไหลที่มีความเร็วสูง การสั่นสะเทือน การกัดเซาะ และการสึกหรอที่ไม่สม่ำเสมอ ในกรณีที่จำเป็นต้องมีการควบคุมการไหลอย่างต่อเนื่อง โกลปวาล์วหรือวาล์วควบคุมที่เลือกอย่างเหมาะสมมักจะเหมาะสมกว่า

แรงบิดในการทำงานจริง ความสามารถในการไหล และประสิทธิภาพการปิดวาล์วขึ้นอยู่กับการออกแบบ ขนาด ความแตกต่างของแรงดัน คุณลักษณะของของไหล และสภาพ ผู้ซื้อควรใช้เอกสารประกอบของผู้ผลิตแทนที่จะสมมติว่าวาล์วประตูเหล็กหลอมทั้งหมดทำงานเหมือนกัน

3. อะไรคือข้อดีหลักของวาล์วประตูเหล็กหลอม?

3.1 จุดแข็งในการให้บริการที่เรียกร้อง

ส่วนประกอบปลอมแปลงที่ผลิตอย่างเหมาะสมสามารถให้คุณสมบัติเชิงกลที่ดีและความสม่ำเสมอของวัสดุได้ ทำให้โครงสร้างเหล็กหลอมมีความน่าสนใจสำหรับการใช้งานที่เกี่ยวข้องกับแรงดันสูง อุณหภูมิที่เปลี่ยนแปลง และสภาวะการทำงานที่ต้องใช้ความพยายามเมื่อวัสดุที่เลือกและการออกแบบวาล์วมีความเหมาะสม

3.2 ตัวเลือกการติดตั้งที่กะทัดรัด

วาล์วประตูเหล็กหลอมหลายรุ่นมีจำหน่ายในรูปแบบกะทัดรัดสำหรับสายการผลิตที่มีการเจาะขนาดเล็ก ท่อเสริม การเชื่อมต่ออุปกรณ์ ท่อระบายน้ำ และช่องระบายอากาศ ขนาดจะมีประโยชน์ในกรณีที่พื้นที่ติดตั้งมีจำกัด

3.3 การเลือกวัสดุหลายอย่าง

ผู้ซื้อสามารถเลือกเหล็กกล้าคาร์บอน เหล็กกล้าคาร์บอนอุณหภูมิต่ำ โลหะผสม หรือเหล็กกล้าไร้สนิม ทั้งนี้ขึ้นอยู่กับกลุ่มผลิตภัณฑ์ การจับคู่วัสดุกับของเหลวและอุณหภูมิในกระบวนการช่วยจัดการความเสี่ยงต่อการกัดกร่อน ความต้องการทางกล และอายุการใช้งาน

3.4 ฟังก์ชั่นการแยกที่ตรงไปตรงมา

กลไกเกตได้รับการออกแบบสำหรับการเปิด-ปิดมากกว่าการปรับการไหลอย่างต่อเนื่อง ในการใช้งานที่เหมาะสม สิ่งนี้จะมอบวัตถุประสงค์การดำเนินงานที่ชัดเจนและทำให้การออกแบบระบบง่ายขึ้น

3.5 การกำหนดค่าการเชื่อมต่อที่ยืดหยุ่น

การเชื่อมต่อแบบเกลียว การเชื่อมแบบซ็อกเก็ต การเชื่อมแบบชน และแบบหน้าแปลนอาจมีให้ใช้งาน ขึ้นอยู่กับขนาดวาล์ว ระดับแรงดัน ผู้ผลิต และมาตรฐานการออกแบบ ความยืดหยุ่นนี้ช่วยให้วิศวกรสามารถประสานงานวาล์วกับระบบท่อที่มีอยู่ได้

• ความแข็งแรงที่เป็นไปได้และความสม่ำเสมอของโครงสร้างจากการก่อสร้างปลอมแปลงที่เหมาะสม
• การออกแบบที่กะทัดรัดสำหรับการใช้งานเจาะขนาดเล็กที่เลือก
• ตัวเลือกวัสดุสำหรับความต้องการด้านความดัน อุณหภูมิ และการกัดกร่อนที่แตกต่างกัน
• การแยกของเหลวในกระบวนการในทางปฏิบัติในระบบที่เข้ากันได้
• ตัวเลือกการเชื่อมต่อที่รองรับข้อกำหนดการติดตั้งที่แตกต่างกัน

4. ใช้วาล์วประตูเหล็กหลอมที่ไหน?

ความเหมาะสมของวาล์วประตูเหล็กหลอมขึ้นอยู่กับสภาพการทำงานและข้อกำหนดการออกแบบที่ได้รับอนุมัติ พื้นที่การใช้งานทั่วไปมีดังต่อไปนี้

การแปรรูปน้ำมันและก๊าซ

วาล์วเหล็กหลอมอาจติดตั้งในท่อกระบวนการ ท่อเสริม จุดเก็บตัวอย่าง ท่อระบายน้ำ และสถานที่แยกอื่น ๆ ต้องกำหนดความเข้ากันได้ของวัสดุ พิกัดอุณหภูมิความดัน และข้อกำหนดด้านบริการเปรี้ยวใดๆ ก่อนการเลือก

ระบบผลิตไฟฟ้าและไอน้ำ

โรงไฟฟ้าใช้วาล์วแยกในบริการเสริมที่เกี่ยวข้องกับไอน้ำ ระบบน้ำป้อน และสายการผลิตอื่นๆ การบริการที่อุณหภูมิสูงจำเป็นต้องมีการประเมินความแข็งแรงของวัสดุ พิกัดอุณหภูมิ-ความดัน วัสดุปิดผนึก และวงจรความร้อนอย่างระมัดระวัง

สิ่งอำนวยความสะดวกด้านเคมีและปิโตรเคมี

กระบวนการทางเคมีอาจเกี่ยวข้องกับของเหลวที่มีฤทธิ์รุนแรง อุณหภูมิที่สูงขึ้น หรือตัวกลางที่เป็นอันตราย อาจจำเป็นต้องใช้ตัวเลือกสแตนเลสหรือโลหะผสมที่เหมาะสม แต่ไม่ควรพิจารณาวัสดุใดที่ทนทานต่อการกัดกร่อนในระดับสากล ต้องได้รับการยืนยันความเข้ากันได้สำหรับความเข้มข้นของสารเคมี อุณหภูมิ และสภาพแวดล้อมการทำงานที่เกิดขึ้นจริง

สาธารณูปโภคด้านอุตสาหกรรม

ระบบสาธารณูปโภคแบบบีบอัด ระบบน้ำ อุปกรณ์ระบายความร้อน และท่ออุตสาหกรรมทั่วไปอาจใช้วาล์วประตูเหล็กหลอมซึ่งระดับความดัน วัสดุ และการเชื่อมต่อของวาล์วตรงตามข้อกำหนดของโครงการ

5. มีวัสดุอะไรบ้างสำหรับวาล์วประตูเหล็กหลอม?

การเลือกวัสดุส่งผลต่อการกักเก็บแรงดัน ความสามารถของอุณหภูมิ ความต้านทานการกัดกร่อน และข้อกำหนดในการบำรุงรักษาโดยรวม ตระกูลวัสดุทั่วไปมีตัวอย่างต่อไปนี้

ตัวอย่างเหล่านี้ไม่สามารถใช้แทนกันได้ และตารางนี้ไม่สามารถใช้แทนข้อกำหนดเฉพาะของวัสดุที่ได้รับอนุมัติได้ เกรดที่แน่นอนจะต้องมีอยู่ในกลุ่มผลิตภัณฑ์ของผู้ผลิตและเข้ากันได้กับมาตรฐานการออกแบบวาล์วที่เกี่ยวข้อง

อย่ามองข้ามส่วนประกอบภายใน

วัสดุตัวถังเพียงอย่างเดียวไม่ได้กำหนดประสิทธิภาพของวาล์วที่สมบูรณ์ ผู้ซื้อควรตรวจสอบประตูหรือลิ่ม ก้าน พื้นผิวที่นั่ง บรรจุภัณฑ์ ปะเก็นฝากระโปรง และส่วนประกอบอื่นๆ ที่เปียกหรือมีแรงดัน วัสดุตกแต่งและการจัดวางซีลต้องเหมาะสมกับของไหลและสภาพการทำงานที่คาดหวัง

6. มีประเภทและการเชื่อมต่อสิ้นสุดอะไรบ้าง?

6.1 การกำหนดค่าฝากระโปรง

การออกแบบฝากระโปรงแบบสลักเกลียวใช้ตัวยึดเพื่อเชื่อมต่อฝากระโปรงเข้ากับตัววาล์ว การออกแบบฝากระโปรงปิดผนึกด้วยแรงดันหรือแบบเชื่อมอาจมีให้ใช้งานและกลุ่มผลิตภัณฑ์บางประเภท การกำหนดค่าที่เหมาะสมขึ้นอยู่กับมาตรฐาน ระดับแรงดัน กลยุทธ์การบำรุงรักษา และการออกแบบของผู้ผลิตที่ระบุ

6.2 การออกแบบก้านขึ้นและก้านไม่ขึ้น

ในการกำหนดค่าก้านที่เพิ่มขึ้น ก้านจะเลื่อนขึ้นเมื่อวาล์วเปิด ช่วยให้ผู้ปฏิบัติงานระบุตำแหน่งเกตได้ด้วยสายตา การจัดเรียงก้านแบบไม่ยกสูงทำให้ความสูงภายนอกของก้านค่อนข้างคงที่ ซึ่งมีประโยชน์ในกรณีที่ระยะห่างในแนวตั้งมีจำกัด การกำหนดค่าที่ใช้ได้จะแตกต่างกันไปตามการออกแบบ

6.3 สิ้นสุดตัวเลือกการเชื่อมต่อ

ไม่ใช่ทุกการเชื่อมต่อสำหรับทุกขนาดหรือทุกระดับความดัน ข้อมูลจำเพาะในการซื้อควรระบุการเชื่อมต่อที่จำเป็นอย่างชัดเจน แทนที่จะอาศัยคำอธิบายผลิตภัณฑ์ทั่วไป

7. วาล์วประตูเหล็กหลอมเปรียบเทียบกับวาล์วประตูเหล็กหล่ออย่างไร

ความแตกต่างที่สำคัญคือกระบวนการผลิตที่ใช้สร้างตัววาล์วและส่วนประกอบอื่นๆ ที่เกี่ยวข้อง การตีโลหะแข็งให้เป็นรูปร่างภายใต้แรงอัด ในขณะที่การหล่อขึ้นรูปส่วนประกอบโดยการเทโลหะหลอมเหลวลงในแม่พิมพ์ แต่ละวิธีสามารถผลิตวาล์วที่เชื่อถือได้เมื่อการออกแบบ การควบคุมการผลิต วัสดุ และข้อกำหนดการตรวจสอบมีความเหมาะสม

ไม่มีการก่อสร้างใดที่เป็นตัวเลือกที่ดีที่สุดโดยอัตโนมัติสำหรับทุกการใช้งาน วาล์วฟอร์จอาจเหมาะกว่าสำหรับท่อแรงดันสูงที่มีขนาดกะทัดรัด ในขณะที่วาล์วแบบหล่ออาจเหมาะสำหรับระบบที่มีรูขนาดใหญ่กว่า การตัดสินใจที่ถูกต้องควรขึ้นอยู่กับข้อกำหนดทางวิศวกรรม มาตรฐานที่ได้รับอนุมัติ การรับรองวัสดุ และต้นทุนตลอดอายุการใช้งาน แทนที่จะเป็นคำศัพท์เฉพาะด้านการผลิตเพียงอย่างเดียว

8. ผู้ซื้อจะสามารถเลือกวาล์วประตูเหล็กปลอมแปลงที่เหมาะสมได้อย่างไร?

สำหรับทีมจัดซื้อ ข้อกำหนดวาล์วที่ไม่สมบูรณ์อาจส่งผลให้เกิดความล่าช้าในการเสนอราคา การส่งมอบที่ไม่ถูกต้อง ความยุ่งยากในการติดตั้ง หรือประสิทธิภาพการทำงานที่ไม่เหมาะสม ใช้รายการตรวจสอบต่อไปนี้เมื่อเตรียมการสอบถาม

เมื่อขอใบเสนอราคาจาก Wenzhou Diye Valve And Fittings Co.,Ltd. ผู้ซื้อสามารถใช้รายการตรวจสอบนี้เพื่อจัดระเบียบข้อกำหนดทางเทคนิค และลดความเสี่ยงในการชี้แจงข้อกำหนดซ้ำๆ

การเลือกและการอนุมัติวาล์วขั้นสุดท้ายควรดำเนินการโดยบุคลากรที่มีคุณสมบัติตามรหัสท่อ ข้อกำหนดเฉพาะของโครงการ และเอกสารรับรองของผู้ผลิต

9. ควรติดตั้งและบำรุงรักษาวาล์วประตูเหล็กหลอมอย่างไร?

ก่อนการติดตั้ง

• ตรวจสอบป้ายชื่อ การระบุวัสดุ ระดับแรงดัน ขนาด การเชื่อมต่อปลาย และข้อมูลจำเพาะในการซื้อ
• ตรวจสอบวาล์วเพื่อดูความเสียหายจากการขนส่ง การปนเปื้อน การกัดกร่อน หรือพื้นผิวซีลที่เสียหาย
• ตรวจสอบว่าวาล์วเข้ากันได้กับตัวกลางในท่อและสภาวะความดัน-อุณหภูมิที่เกิดขึ้นจริง
• รักษาทางเดินภายในให้สะอาดและป้องกันปลายที่สัมผัสจนกระทั่งติดตั้ง

ระหว่างการติดตั้ง

• ปฏิบัติตามคำแนะนำในการติดตั้งของผู้ผลิตและขั้นตอนการวางท่อที่เกี่ยวข้อง
• จัดตำแหน่งวาล์วให้ตรงกับท่อโดยไม่บังคับตัวถังหรือใช้วาล์วเพื่อแก้ไขการวางแนวท่อที่ไม่ตรง
• ใช้ปะเก็น ตัวยึด วัสดุซีลเกลียว และขั้นตอนการเชื่อมที่เหมาะสมสำหรับการเชื่อมต่อที่เลือก
• ป้องกันความร้อนจากการเชื่อมหรือเศษซากจากการสร้างความเสียหายให้กับส่วนประกอบภายใน ซีล หรือพื้นผิวที่นั่ง
• ตรวจสอบให้แน่ใจว่าวงล้อจักรหรือตัวกระตุ้นสามารถทำงานได้อย่างปลอดภัย และมีพื้นที่ว่างในการบำรุงรักษาเพียงพอ

ในระหว่างการบำรุงรักษาตามปกติ

จัดทำกำหนดการตรวจสอบตามความเข้มงวดในการให้บริการ ความถี่ในการทำงาน คำแนะนำของผู้ผลิต และขั้นตอนความปลอดภัยของสถานที่ ตรวจสอบการรั่วไหลภายนอกรอบๆ ส่วนประกอบของก้านและข้อต่อฝากระโปรง การกัดกร่อน ความต้านทานในการใช้งานที่ผิดปกติ และความเสียหายที่มองเห็นได้ ตรวจสอบการสูญเสียประสิทธิภาพการปิดระบบก่อนที่จะกลายเป็นปัญหาการปฏิบัติงานที่ใหญ่ขึ้น

ก่อนการตรวจสอบหรือการบำรุงรักษา ให้แยกระบบ ลดแรงดัน ระบายหรือไล่ล้างส่วนที่เกี่ยวข้องตามต้องการ และตรวจสอบสภาพที่ปลอดภัย อย่าคลายชิ้นส่วนที่มีแรงดันในขณะที่วาล์วมีแรงดัน ของเหลวอันตราย อุณหภูมิสูง และความดันที่ติดอยู่ จำเป็นต้องมีการควบคุมที่เหมาะสมและบุคลากรที่มีคุณสมบัติเหมาะสม

10. ข้อผิดพลาดทั่วไปในการซื้ออะไรที่ควรหลีกเลี่ยง?

เลือกตามคลาสกดดันอย่างเดียว

ระดับแรงดันไม่ได้แสดงถึงแรงดันสากลที่อนุญาตในทุกอุณหภูมิ ยืนยันพิกัดอุณหภูมิแรงดันเฉพาะของวัสดุและขีดจำกัดของชุดวาล์วทั้งหมด

โดยไม่สนใจของเหลวและวัสดุภายใน

ตัวรถปลอมแปลงที่แข็งแกร่งไม่สามารถชดเชยก้าน เบาะนั่ง บรรจุภัณฑ์ หรือปะเก็นที่เข้ากันไม่ได้ ตรวจสอบรายการวัสดุทั้งหมดสำหรับบริการที่ต้องการ

การใช้วาล์วประตูเพื่อควบคุมปริมาณอย่างต่อเนื่อง

วาล์วประตูแบบทั่วไปได้รับการออกแบบมาเพื่อการแยกส่วนเป็นหลัก สำหรับการมอดูเลตอย่างต่อเนื่อง ให้พิจารณาวาล์วควบคุมหรือการออกแบบอื่นที่ออกแบบมาเพื่อการควบคุมปริมาณโดยเฉพาะ

สมมติว่าผู้ผลิตทุกรายเสนอการกำหนดค่าที่เหมือนกัน

ช่วงขนาด ระดับแรงดัน การจัดวางฝากระโปรง ชุดอุปกรณ์ตกแต่ง และการเชื่อมต่อปลายจะแตกต่างกันไปตามกลุ่มผลิตภัณฑ์ รับเอกสารข้อมูลที่เป็นลายลักษณ์อักษรและยืนยันการกำหนดค่าที่แน่นอนก่อนสั่งซื้อ

มองข้ามเอกสารการตรวจสอบ

สำหรับการใช้งานที่สำคัญ การเสนอราคาต่ำโดยไม่มีการตรวจสอบย้อนกลับวัสดุหรือเอกสารการทดสอบที่จำเป็นอาจสร้างความเสี่ยงเพิ่มเติมให้กับโครงการ กำหนดข้อกำหนดด้านเอกสารก่อนซื้อ

แนวทางปฏิบัติในการจัดซื้อที่ดีเริ่มต้นด้วยข้อกำหนดทางเทคนิคที่สมบูรณ์ และสิ้นสุดด้วยการตรวจสอบว่าวาล์วที่ส่งมอบตรงกับเอกสารที่ได้รับอนุมัติ

11. คำถามที่พบบ่อย

บทสรุป

วาล์วประตูเหล็กหลอมสามารถให้การแยกท่อที่เชื่อถือได้เมื่อโครงสร้าง วัสดุ ระดับความดัน-อุณหภูมิ และประเภทการเชื่อมต่อได้รับการจับคู่อย่างถูกต้องกับการใช้งาน ตัวเลือกการออกแบบที่กะทัดรัดและความพร้อมใช้งานในเกรดวัสดุหลายเกรดทำให้มีประโยชน์สำหรับน้ำมันและก๊าซที่เลือกสรร การผลิตไฟฟ้า การแปรรูปทางเคมี ไอน้ำ และระบบสาธารณูปโภคทางอุตสาหกรรม

การตัดสินใจซื้อที่มีประสิทธิภาพสูงสุดนั้นนอกเหนือไปจากราคา ข้อกำหนดทางเทคนิคที่กำหนดไว้อย่างชัดเจน ข้อกำหนดการตรวจสอบที่เหมาะสม ความเข้ากันได้ของวัสดุที่ได้รับการตรวจสอบ และแนวทางปฏิบัติในการติดตั้งที่ถูกต้อง ช่วยลดความล้มเหลวที่หลีกเลี่ยงได้ และสนับสนุนความน่าเชื่อถือในการปฏิบัติงานในระยะยาว

สำหรับผู้ซื้อที่กำลังประเมินวาล์วประตูเหล็กหลอม การทำงานร่วมกับซัพพลายเออร์ที่สามารถชี้แจงการกำหนดค่าผลิตภัณฑ์และข้อกำหนดด้านเอกสารประกอบถือเป็นก้าวสำคัญสู่ความสำเร็จของโครงการ
