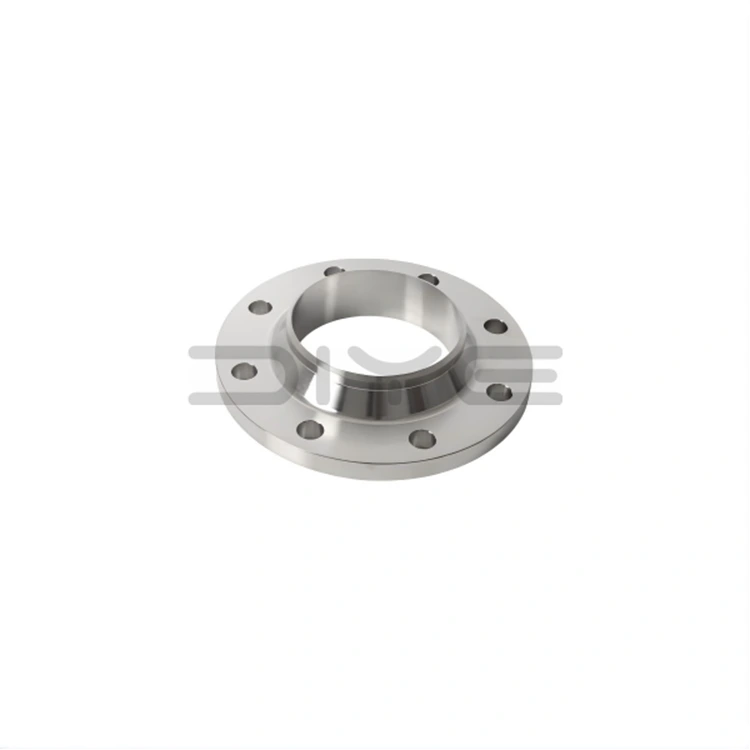

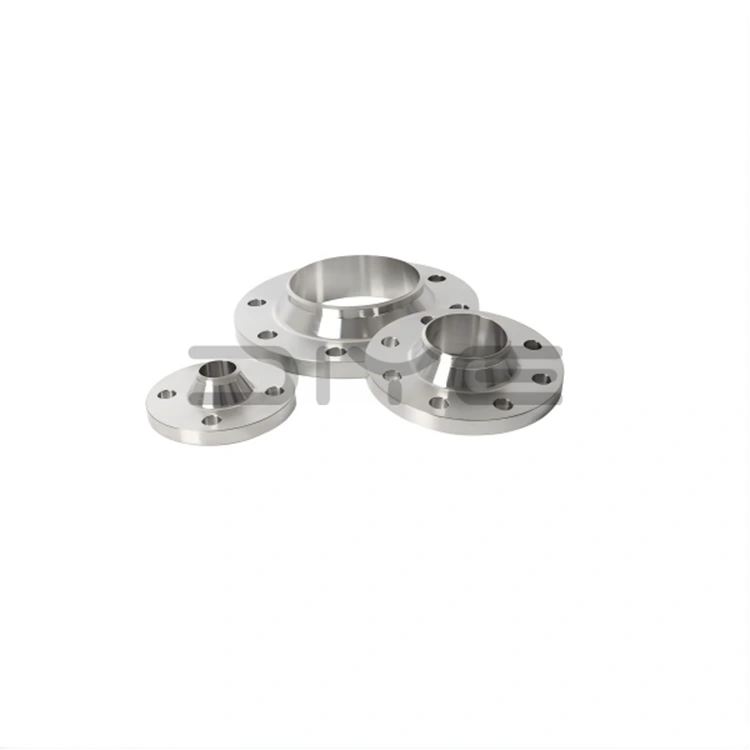

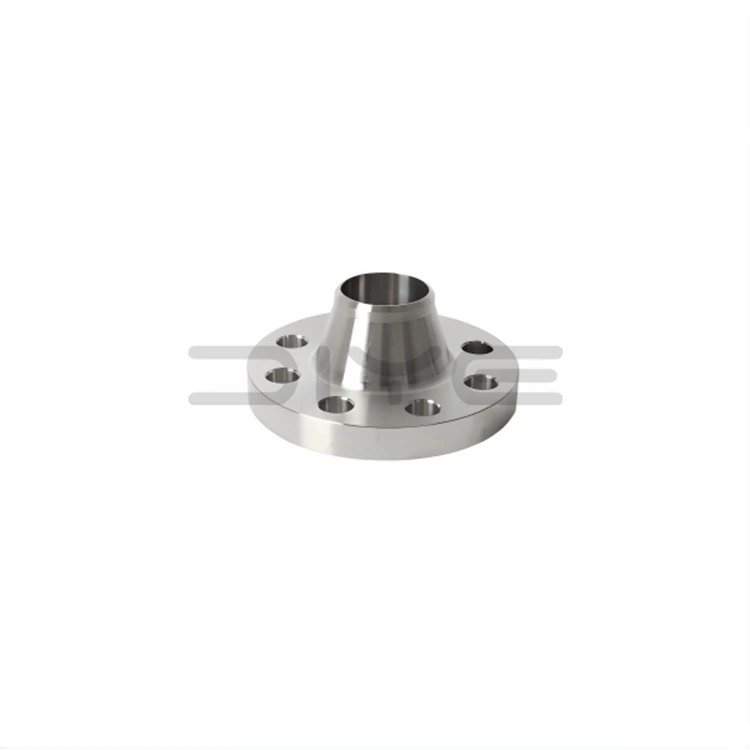

ANSI B16.5 หน้าแปลนคอเชื่อม

หน้าแปลนเชื่อม DIYE VALVE ANSI B16.5 ทุกอันผ่านการทดสอบอย่างเข้มงวด รวมถึงการตรวจสอบขนาด การตรวจสอบวัสดุ การทดสอบอัลตราโซนิก และการทดสอบแรงดัน เพื่อให้มั่นใจว่าสอดคล้องกับ ANSI B16.5 และมาตรฐานคุณภาพระดับสากลโดยสมบูรณ์ กระบวนการผลิตแบบบูรณาการในแนวตั้งของเรา ตั้งแต่วัตถุดิบไปจนถึงผลิตภัณฑ์สำเร็จรูป รับประกันคุณภาพของผลิตภัณฑ์ที่สม่ำเสมอ ความสามารถในการตรวจสอบย้อนกลับ และประสิทธิภาพที่เชื่อถือได้ในการใช้งานที่สำคัญต่างๆ

การออกแบบและโครงสร้าง

1. การปฏิบัติตามมาตรฐาน: เป็นไปตามมาตรฐาน ANSI/ASME B16.5 โดยครอบคลุมพิกัดแรงดันตั้งแต่ 150 ถึง 2500 และเส้นผ่านศูนย์กลางที่กำหนด (NPS) ตั้งแต่ 1/2 นิ้วถึง 24 นิ้ว พร้อมรองรับการออกแบบที่กำหนดเองที่มีเส้นผ่านศูนย์กลางขนาดใหญ่

2. โครงสร้างปลอมแปลงแบบรวม: หน้าแปลนเชื่อม ANSI B16.5 มีการออกแบบคอสูงเรียวยาวพร้อมส่วนโค้งที่ราบรื่น หลอมจากวัสดุมาตรฐานอเมริกันคุณภาพสูง รวมถึงเหล็กกล้าคาร์บอน A105 สแตนเลส F304/F316L และเหล็กโลหะผสม

3. พื้นผิวการซีลที่แม่นยำ: หน้ายกมาตรฐาน (RF), หน้าข้อต่อวงแหวน (RJ) และพื้นผิวหน้าหยาบ (MFM) ได้รับการกลึงโดยใช้เครื่องจักร CNC เพื่อให้มั่นใจว่าปะเก็นจะพอดีและประสิทธิภาพปราศจากการรั่วซึม

4. การเชื่อมต่อแบบเชื่อมชน: ออกแบบมาสำหรับการเชื่อมแบบชนเต็มรูเข้ากับท่อ ช่วยให้มั่นใจได้ถึงการถ่ายโอนความเค้นที่ราบรื่น และขจัดความเข้มข้นของความเค้นที่ด้านล่างของดุม

ข้อได้เปรียบที่สำคัญ

1. ทนต่ออุณหภูมิและแรงดันได้ดีเยี่ยม: ออกแบบมาเป็นพิเศษเพื่อให้ทนต่อการหมุนเวียนของความร้อนที่รุนแรง ความดันสูง การสั่นสะเทือน และการคืบของความร้อน เหมาะสำหรับสภาพแวดล้อมการทำงานที่มีความต้องการมากที่สุด

2. การซีลที่มีความเสถียรถาวร: ข้อต่อแบบเชื่อมที่แข็งแกร่งและพื้นผิวการซีลด้วยเครื่องจักรที่มีความแม่นยำ ให้การซีลแบบถาวรและไม่ต้องบำรุงรักษา ซึ่งมีความสำคัญอย่างยิ่งต่อสภาพแวดล้อมของสื่อที่เป็นอันตรายและเป็นพิษ

3. ความแข็งแกร่งของโครงสร้างที่เหนือกว่า: การออกแบบคอสูงของหน้าแปลนเชื่อม ANSI B16.5 ให้ความแข็งแกร่งที่ยอดเยี่ยม ความต้านทานต่อการเสียรูป และความต้านทานต่อความเมื่อยล้า ทำให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานภายใต้การโหลดแบบวนรอบ

4. ตรวจสอบได้และเชื่อถือได้: รอยเชื่อมแบบเต็มช่วยให้สามารถทดสอบแบบไม่ทำลาย (NDT) ได้ ทำให้มั่นใจได้ว่าคุณภาพของผลิตภัณฑ์ตรงตามมาตรฐานอุตสาหกรรมที่เข้มงวด

5. ข้อมูลจำเพาะที่ครอบคลุมและการจัดหาที่มั่นคง: การผลิตภายในบริษัททำให้มั่นใจได้ว่ามีสินค้าคงคลังเพียงพอ จัดส่งตรงเวลา และความสามารถในการจัดหาผลิตภัณฑ์ที่คุ้มต้นทุนแก่ลูกค้าทั่วโลก

การใช้งานทางอุตสาหกรรม

DIYE VALVE ANSI B16.5 หน้าแปลนคอเชื่อมเป็นผลิตภัณฑ์มาตรฐานที่ต้องการสำหรับสถานการณ์การใช้งานหลักต่อไปนี้:

1. อุตสาหกรรมน้ำมันและก๊าซ: ท่อส่ง โรงกลั่น และแท่นขุดเจาะนอกชายฝั่ง

2. อุตสาหกรรมเคมีภัณฑ์: ระบบสื่อที่มีอุณหภูมิสูง แรงดันสูง และมีฤทธิ์กัดกร่อน

3. อุตสาหกรรมการผลิตไฟฟ้า: ท่อส่งไอน้ำ ลูปหม้อไอน้ำ และระบบเสริมของโรงไฟฟ้า

4. ภาชนะรับแรงดัน: ถังเก็บ เครื่องปฏิกรณ์ และอุปกรณ์ในกระบวนการผลิตที่ต้องการความสมบูรณ์สูงสุด

5. ระบบท่อที่มีความสมบูรณ์สูง: ระบบสำหรับการขนส่งของเหลวที่ติดไฟ ระเบิดได้ และเป็นพิษสูง

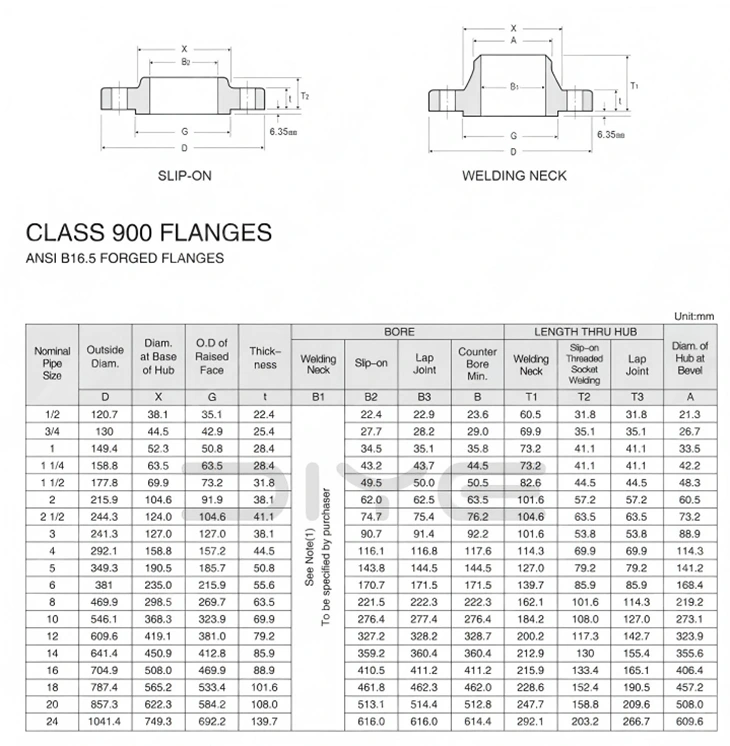

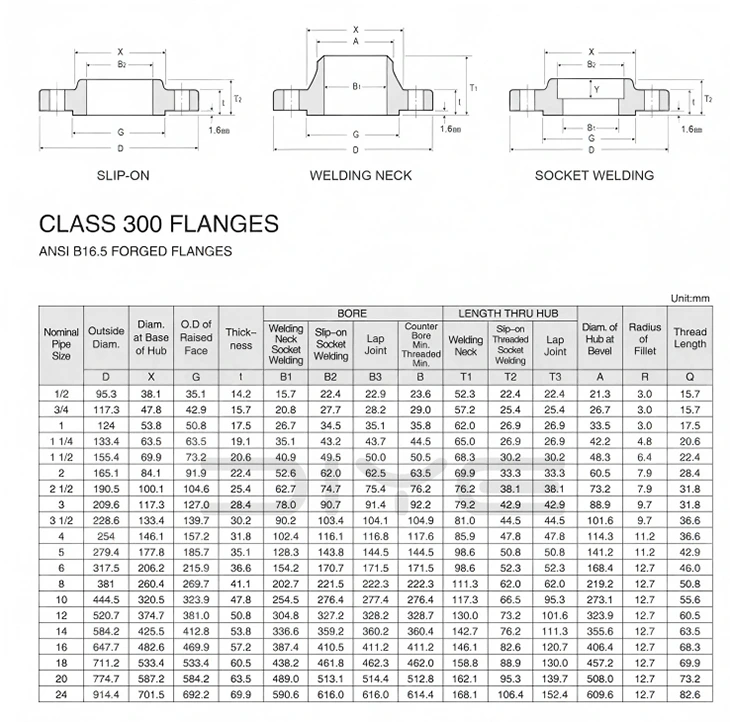

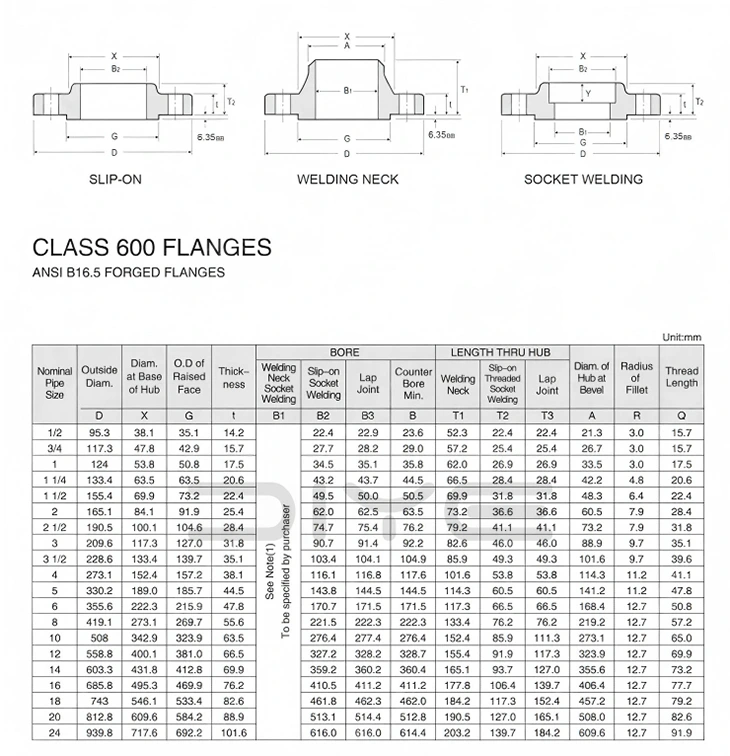

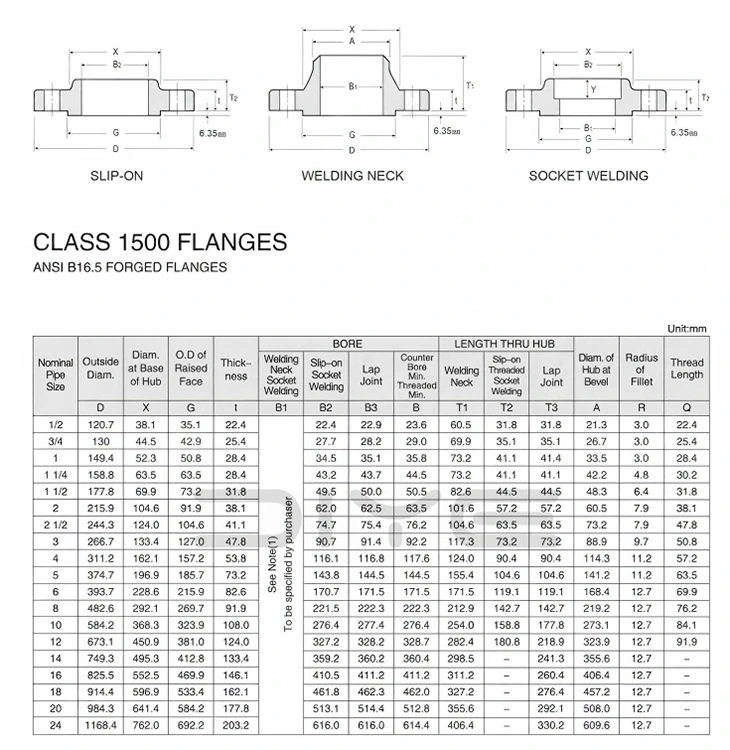

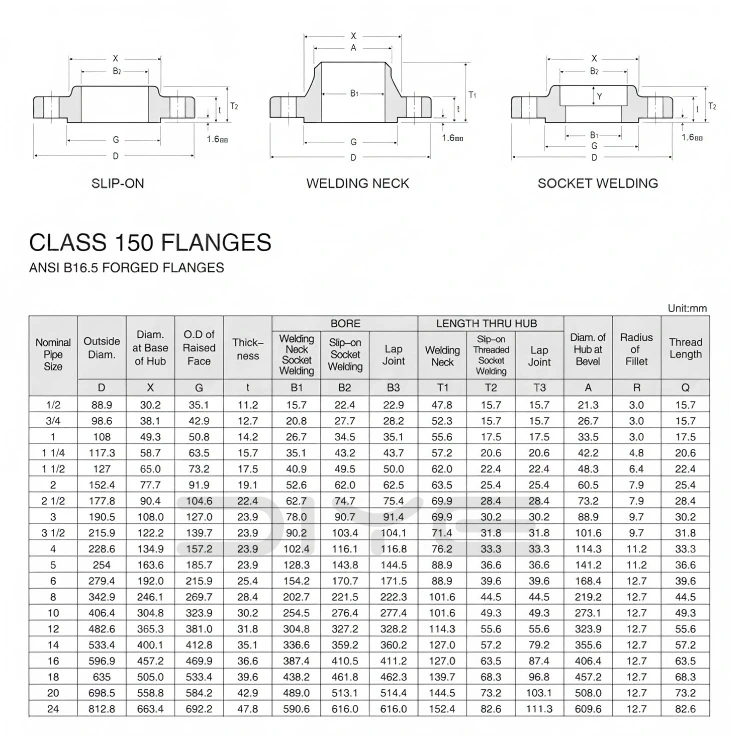

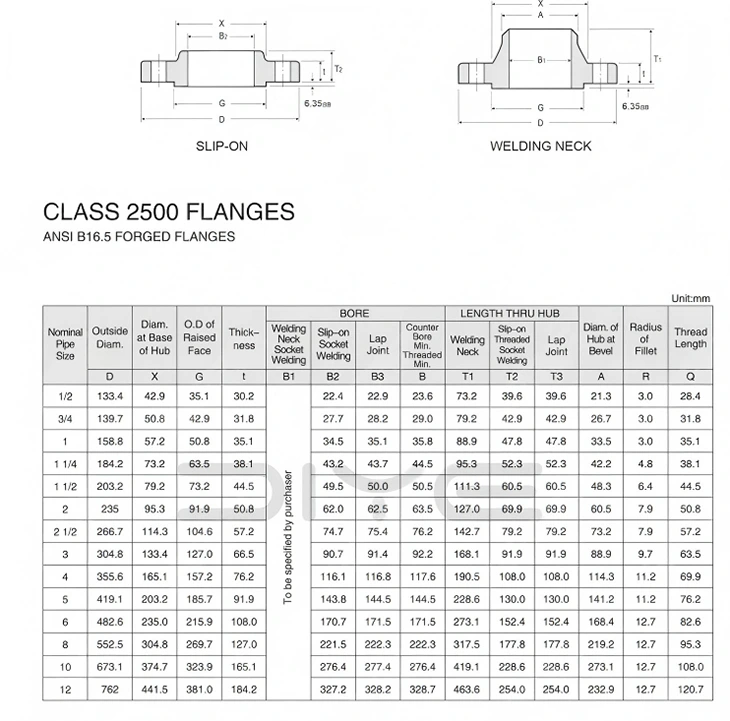

พารามิเตอร์ทางเทคนิค

คำถามที่พบบ่อย

ถาม: คลาสแปลนมาตรฐานอเมริกันและ PN มาตรฐานจีนสามารถใช้แทนกันได้หรือไม่

ตอบ: ไม่สามารถแลกเปลี่ยนกันได้โดยตรง คลาสหมายถึงพิกัดแรงดันมาตรฐานอเมริกัน ซึ่งแตกต่างจากระบบแรงดันระบุ PN เส้นผ่านศูนย์กลางภายนอกรูโบลท์และขนาดพื้นผิวการซีลไม่ตรงกัน และห้ามผสมและเชื่อมต่อโดยเด็ดขาด

ถาม: NPS ในหน้าแปลนมาตรฐานอเมริกันคืออะไร มันสอดคล้องกับ DN อย่างไร?

ตอบ: NPS หมายถึงเส้นผ่านศูนย์กลางที่ระบุตามมาตรฐานอเมริกัน (นิ้ว) ตัวอย่างเช่น NPS2 = DN50 นี่เป็นเพียงการอ้างอิงเท่านั้น ในระหว่างการติดตั้งและสั่งซื้อ ต้องปฏิบัติตาม NPS + Class อย่างเคร่งครัด และไม่สามารถใช้ DN เพียงอย่างเดียวได้

ถาม: หน้าแปลน WN และ SO แตกต่างกันอย่างไร

A: หน้าแปลนเชื่อมคอ WN: การตีคอยาว, การเชื่อมแบบเจาะเต็ม, ทนต่ออุณหภูมิสูงและแรงดันสูง, ทนต่อการสั่นสะเทือน, ใช้สำหรับท่อหลัก, ภาชนะรับความดัน, สื่อไวไฟและวัตถุระเบิด;

หน้าแปลนเชื่อมชนคอ SO: การเชื่อมปลั๊กคอสั้น ติดตั้งง่าย ต้นทุนต่ำ เหมาะสำหรับท่อแรงดันปานกลางและต่ำ อุณหภูมิปกติ ท่อกระบวนการธรรมดาเท่านั้น

ถาม: ควรใช้ท่อเหล็กชนิดใดกับหน้าแปลนมาตรฐานอเมริกัน?

ตอบ: เหล็กกล้าคาร์บอนใช้ท่อไร้รอยต่อมาตรฐานอเมริกัน ASTM A106/A53; สแตนเลสใช้ท่อซีรีย์ ASTM A312
