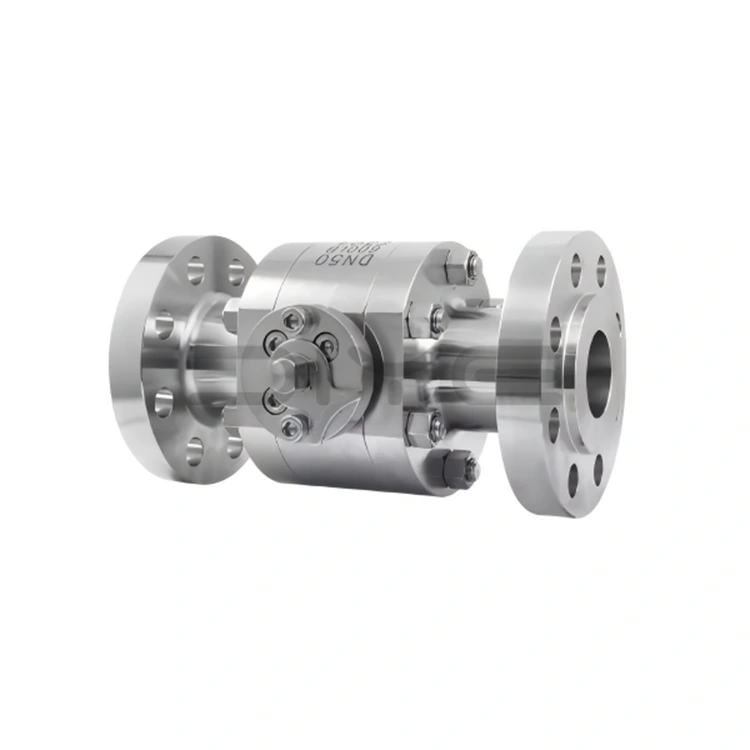

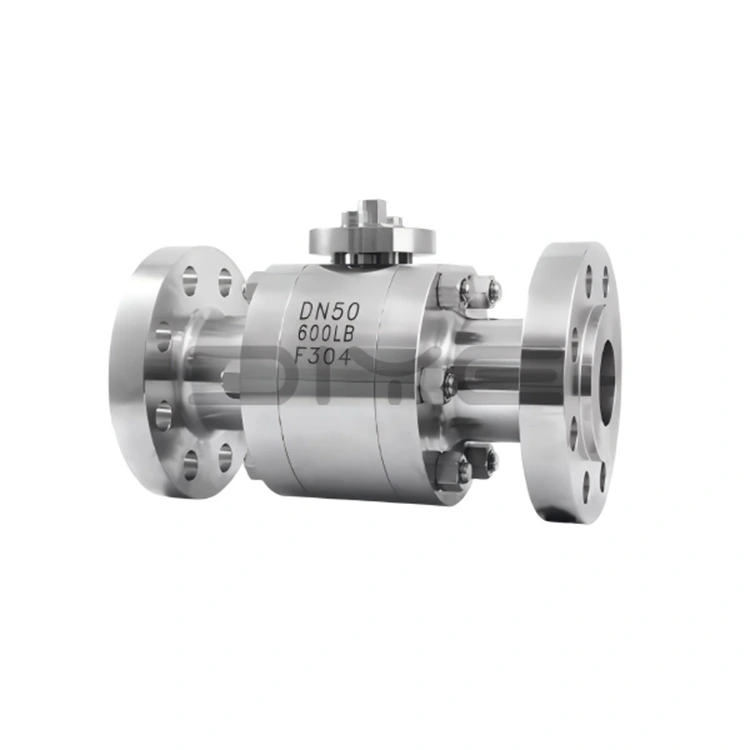

บอลวาล์วหน้าแปลนเหล็กแรงดันสูงหลอม

ซีรีส์บอลวาล์วหน้าแปลนเหล็กแรงดันสูงของ DIYE VALVE ได้รับการออกแบบ ผลิต และทดสอบตามมาตรฐานในประเทศและต่างประเทศอย่างเข้มงวดเพื่อให้แน่ใจว่าประสิทธิภาพของผลิตภัณฑ์ตรงตามความต้องการทางวิศวกรรมทั่วโลก

- มาตรฐานการออกแบบและการผลิต: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- มาตรฐานการเชื่อมต่อหน้าแปลน: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- มาตรฐานความยาวโครงสร้าง: ASME B16.10

- มาตรฐานการทดสอบ: GB/T 13927, ISO 5208

เส้นผ่านศูนย์กลางระบุมาตรฐาน: DN10~DN300 (1/4"~12") ระดับแรงดัน: คลาส 150~คลาส 600 (PN10~PN100); มีข้อกำหนดแรงดันสูงที่ไม่ได้มาตรฐานแบบกำหนดเอง เช่น 2500LB และ PN400 และเส้นผ่านศูนย์กลางที่ระบุสามารถปรับได้ตามแบบของลูกค้า เพื่อปรับให้เข้ากับข้อกำหนดท่อแรงดันสูงที่แตกต่างกัน

ข้อดีของผลิตภัณฑ์หลัก

1. วัสดุปลอมแปลงคุณภาพสูงประสิทธิภาพที่มั่นคง

วัสดุหลักของบอลวาล์วหน้าแปลนเหล็กแรงดันสูงเป็นเหล็กหลอมคุณภาพสูง เหมาะสำหรับสภาพการทำงานที่รุนแรงต่างๆ โดยเฉพาะดังต่อไปนี้:

- การตีขึ้นรูปเหล็กกล้าคาร์บอน (WCB/A216-WCB): ความแข็งแรงของโครงสร้างสูง เหมาะสำหรับสภาวะแรงดันสูงทั่วไปที่ไม่กัดกร่อน (เช่น ท่อส่งน้ำมันและก๊าซอุตสาหกรรมทั่วไป)

- การตีขึ้นรูปเหล็กกล้าไร้สนิม (F304/F316L): วัสดุ 304 ทนทานต่อการกัดกร่อนเล็กน้อย เหมาะสำหรับสารเคมีแรงดันสูงทั่วไป การบำบัดน้ำ และเงื่อนไขอื่น ๆ วัสดุ 316L พร้อมโมลิบดีนัมเพิ่ม ช่วยเพิ่มความต้านทานการกัดกร่อนและความต้านทานการเกิดออกซิเดชันได้อย่างมาก เหมาะสำหรับสภาพแวดล้อมที่มีการกัดกร่อนสูง เช่น กรด ด่าง ตัวกลางที่ประกอบด้วยกำมะถัน และน้ำทะเล อายุการใช้งานภายใต้สภาวะการกัดกร่อนด้วยแรงดันสูงคือ 3-5 เท่าของบอลวาล์วเหล็กกล้าคาร์บอนธรรมดา

- การตีเหล็กแบบพิเศษ (เช่น 35CrMoA): ปรับแต่งสำหรับแรงดันสูงขั้นสุดและสภาพการทำงานพิเศษ โดยให้การสนับสนุนวัสดุที่เชื่อถือได้

2. อุปกรณ์เสริมประสิทธิภาพสูง ปลอดภัย และทนทาน

อุปกรณ์เสริมทั้งหมดสำหรับบอลวาล์วหน้าแปลนเหล็กฟอร์จแรงดันสูงทำจากวัสดุพิเศษที่มีแรงดันสูง ทำให้มั่นใจในเสถียรภาพและความปลอดภัยของวาล์วโดยรวม:

- ก้านวาล์ว: ผลิตจากวัสดุตีขึ้นรูปที่ทนทานต่อการสึกหรอและการกัดกร่อน เช่น 2Cr13/A246-416 พร้อมการปรับสภาพพื้นผิวด้วยไนไตรด์ ให้ความต้านทานแรงบิดที่ดีเยี่ยม การออกแบบติดตั้งด้านล่างพร้อมโครงสร้างซีลด้านหลังป้องกันไม่ให้ก้านวาล์วหลุดออกและการรั่วไหลของตัวกลาง

- โบลท์: ใช้โบลท์เฉพาะแรงดันสูง 35CrMoA/A193-B7 ซึ่งมีความแข็งแรงสูงและมีคุณสมบัติป้องกันการคลายตัว เหมาะสำหรับสภาพแรงดันสูง

- ซีล: ผลิตจากวัสดุพิเศษที่มีแรงดันสูง เช่น PTFE, PPL และยางฟลูออโร บางรุ่นใช้โครงสร้างสามชั้นของซีลแข็งที่เป็นโลหะ + ซีลเสริมแบบยืดหยุ่น ซึ่งยิ่งแรงดันสูง ซีลก็จะแน่นขึ้น ทำให้เกิดการรั่วไหลเป็นศูนย์แบบสองทิศทาง และตรงตามมาตรฐาน API 6D "การรั่วไหลเป็นศูนย์"

3. โครงสร้างทางวิทยาศาสตร์ การปรับตัวที่หลากหลาย

บอลวาล์วหน้าแปลนแรงดันสูงเหล็กฟอร์จใช้การออกแบบโครงสร้างที่กำหนดเป้าหมายตามสภาพการใช้งาน เหมาะสำหรับสถานการณ์ต่างๆ:

- โครงสร้างบอลลอย: เหมาะสำหรับวาล์วที่มีเส้นผ่านศูนย์กลางขนาดเล็ก โดยอาศัยแรงดันปานกลางเพื่อให้แน่ใจว่าบอลและบ่าวาล์วจะแน่นพอดี โครงสร้างเรียบง่าย การปิดผนึกที่เชื่อถือได้

- โครงสร้างบอลคงที่: เหมาะสำหรับวาล์วที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ ลูกบอลรองรับด้วยเพลาบนและล่าง ป้องกันออฟเซ็ตระหว่างการเปิดและปิด ลดแรงบิดในการทำงาน เหมาะสำหรับการทำงานบ่อยครั้งภายใต้แรงดันสูง และลดการสึกหรอของก้านวาล์ว

- การออกแบบป้องกันไฟฟ้าสถิตและกันไฟ: มีในบางรุ่น การออกแบบที่ป้องกันไฟฟ้าสถิตช่วยป้องกันประกายไฟคงที่ และการออกแบบที่กันไฟช่วยให้สามารถปิดผนึกชั่วคราวผ่านหน้าสัมผัสระหว่างโลหะกับโลหะหลังจากที่ซีลไหม้ เหมาะสำหรับสภาวะแรงดันสูงที่ติดไฟและระเบิดได้

ความมุ่งมั่นของเรา

ในฐานะผู้ผลิตและซัพพลายเออร์ระดับมืออาชีพในประเทศจีน DIYE VALVE ยึดมั่นในปรัชญาของ "Quality First, Customer Supreme" โรงงานของเรามีระบบการผลิตและการทดสอบที่สมบูรณ์ โดยมีการควบคุมอย่างเข้มงวดตลอดกระบวนการเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์ นอกจากนี้เรายังให้การสนับสนุนทางเทคนิคอย่างมืออาชีพและบริการหลังการขาย และได้สร้างความสัมพันธ์ความร่วมมือระยะยาวและมั่นคงกับพันธมิตรทั่วโลก

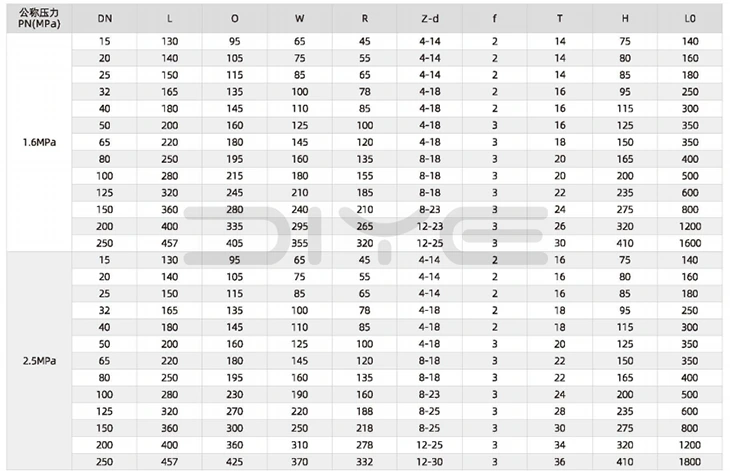

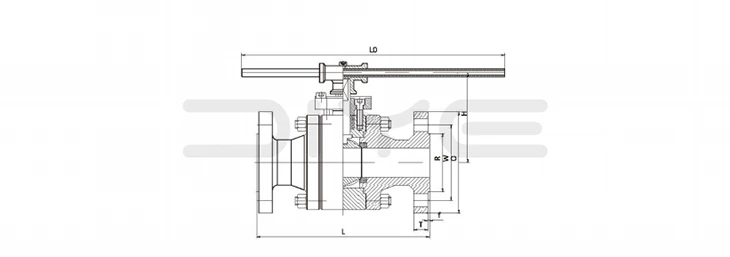

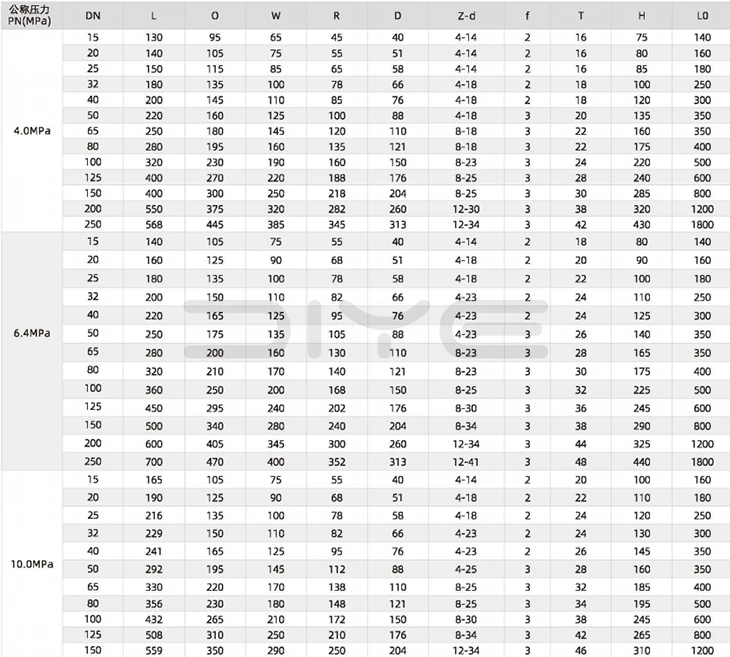

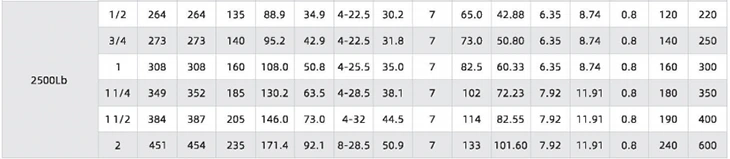

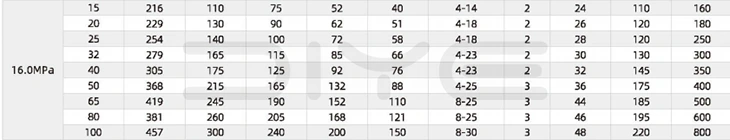

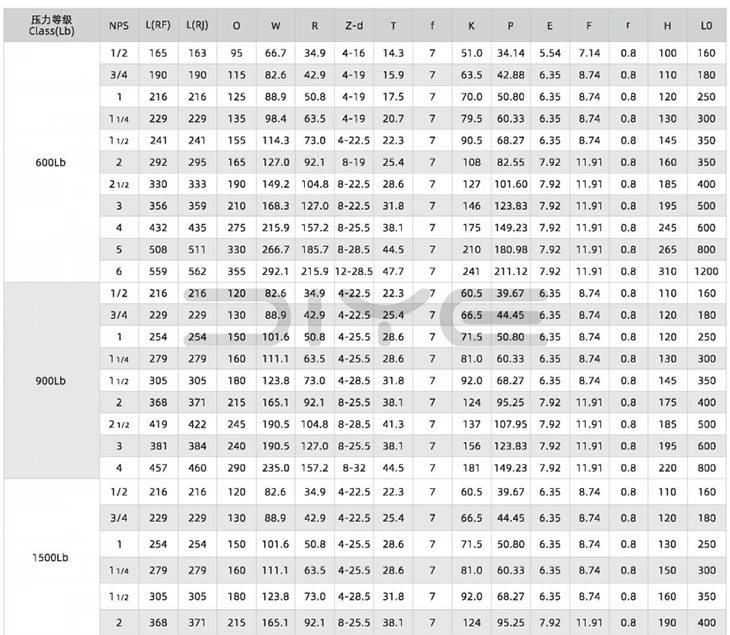

พารามิเตอร์ทางเทคนิค

คำถามที่พบบ่อย

ถาม: บอลวาล์วหน้าแปลนเหล็กแรงดันสูงสามารถมีการรั่วไหลเป็นศูนย์ภายใต้แรงดันสูงได้หรือไม่

ตอบ: ใช้การออกแบบการซีลแบบคู่ที่เหมาะสำหรับสภาพการทำงานที่มีแรงดันสูง: 1 การซีลหลัก: ใช้การผสมผสานระหว่างบ่าวาล์วแบบยืดหยุ่น (PTFE/PPL/ยางฟลูออโร) และซีลแข็งที่เป็นโลหะ โดยมีโอริงอยู่ด้านหลังบ่าวาล์ว ยิ่งแรงดันปานกลางสูง บ่าวาล์วจะบีบอัดลูกบอลให้แน่นมากขึ้น ทำให้มีการรั่วไหลเป็นศูนย์แบบสองทิศทางและตรงตามมาตรฐาน API 6D "การรั่วไหลเป็นศูนย์" 2 การปิดผนึกก้านวาล์ว: ใช้ก้านวาล์วที่ติดตั้งด้านล่าง + โครงสร้างซีลด้านหลัง + ซีลบรรจุหลายชั้น บรรจุภัณฑ์ทำจากกราไฟท์ยืดหยุ่นพิเศษแรงดันสูงหรือ PTFE เพื่อป้องกันการรั่วไหลปานกลางที่ก้านวาล์ว และหลีกเลี่ยงการบิดและการหลุดของก้านวาล์วภายใต้แรงดันสูง 3 การออกแบบป้องกันไฟฟ้าสถิต/ป้องกันไฟ: บางรุ่นมีสปริงป้องกันไฟฟ้าสถิตในตัว เมื่อซีลถูกเผา สามารถทำการซีลชั่วคราวได้โดยการสัมผัสระหว่างโลหะกับโลหะ เหมาะสำหรับสภาพการทำงานที่มีสารไวไฟและวัตถุระเบิด

ถาม: อะไรคือความแตกต่างระหว่างลูกบอลลอยและโครงสร้างลูกบอลคงที่ของบอลวาล์วหน้าแปลนเหล็กแรงดันสูงหลอม? วิธีการเลือกตามความสามารถ?

A: 1 โครงสร้างลูกบอลลอยน้ำ: มักใช้สำหรับลำกล้องขนาดเล็ก (DN10~DN50) ลูกบอลไม่มีส่วนรองรับคงที่ และการปิดผนึกทำได้โดยการกดลูกบอลกับบ่าวาล์วด้านเดียวผ่านแรงดันปานกลาง มีโครงสร้างที่เรียบง่าย แรงบิดเปิดและปิดน้อย และต้นทุนต่ำ เหมาะสำหรับสภาพการทำงานที่มีแรงดันสูงและการไหลน้อยทั่วไป 2 โครงสร้างบอลแบบตายตัว: ใช้กันทั่วไปสำหรับลำกล้องขนาดใหญ่ (DN65~DN300) ลูกบอลได้รับการรองรับอย่างถาวรโดยก้านวาล์วบนและล่าง โดยไม่มีการชดเชยระหว่างการเปิดและปิด เสถียรภาพการรับแรงกดที่แข็งแกร่ง เหมาะสำหรับสภาพการทำงานที่มีแรงดันสูง การไหลขนาดใหญ่ และการทำงานบ่อยครั้ง ซึ่งสามารถลดความเสี่ยงของการสึกหรอและการเสียรูปของก้านวาล์วได้อย่างมีประสิทธิภาพ Diye สามารถปรับแต่งลูกบอลลอยหรือโครงสร้างลูกบอลคงที่ได้ตามความต้องการของลูกค้าและสภาพการทำงาน

ถาม: ข้อควรระวังที่สำคัญในการติดตั้งบอลวาล์วหน้าแปลนแรงดันสูงที่ทำจากเหล็กฟอร์จภายใต้สภาวะการทำงานที่มีแรงดันสูงคืออะไร

A: การเชื่อมต่อหน้าแปลน: สลักเกลียวต้องเป็นสลักเกลียวพิเศษแรงดันสูง เช่น 35CrMoA/A193-B7 และจะต้องนำหลักการ "สม่ำเสมอในแนวทแยงและการขันทีละขั้นตอน" เพื่อหลีกเลี่ยงไม่ให้ตัววาล์วแตกเนื่องจากแรงไม่สม่ำเสมอ และแรงบิดจะต้องเป็นไปตามข้อกำหนดมาตรฐาน 2 ทิศทางการไหลปานกลาง: ยืนยันว่าเครื่องหมายทิศทางการไหลของตัววาล์วสอดคล้องกับทิศทางการไหลปานกลาง ไม่มีข้อจำกัดเกี่ยวกับทิศทางการไหลของบอลวาล์วแบบเต็มพอร์ต 3 สภาพแวดล้อมการติดตั้ง: หลีกเลี่ยงการสัมผัสกับแสงแดดและฝนกลางแจ้ง และทำความสะอาดสิ่งสกปรกในท่อก่อนการติดตั้งเพื่อป้องกันการอุดตันของแกนลูก ④ การยอมรับการทดสอบแรงดัน: การทดสอบแรงดันในสถานที่จะต้องดำเนินการหลังการติดตั้ง แรงดันทดสอบแรงดันน้ำคือ 1.5 เท่าของแรงดันระบุ และแรงดันทดสอบแรงดันอากาศคือ 1.1 เท่าของแรงดันระบุ สามารถใช้งานได้เฉพาะในกรณีที่ไม่มีการรั่วซึมเท่านั้น
