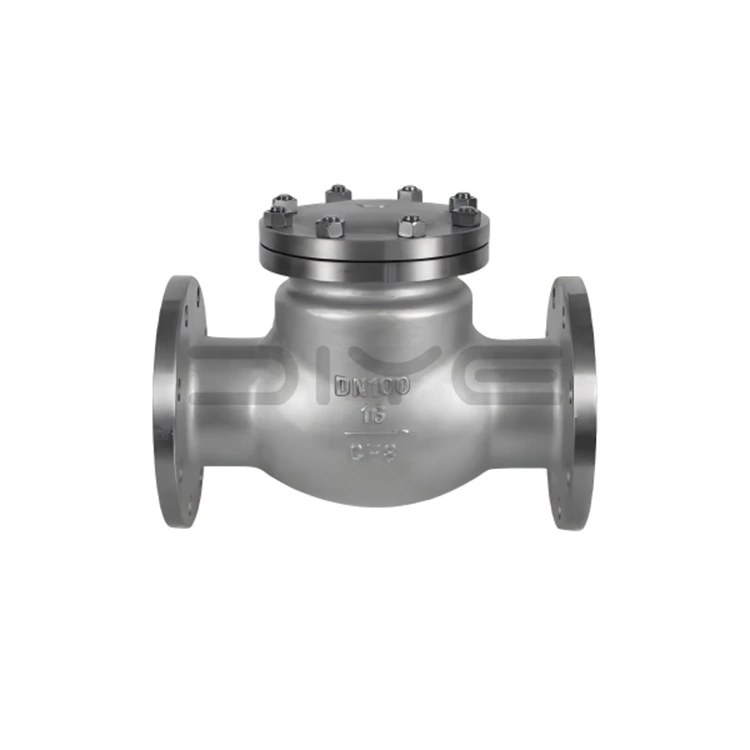

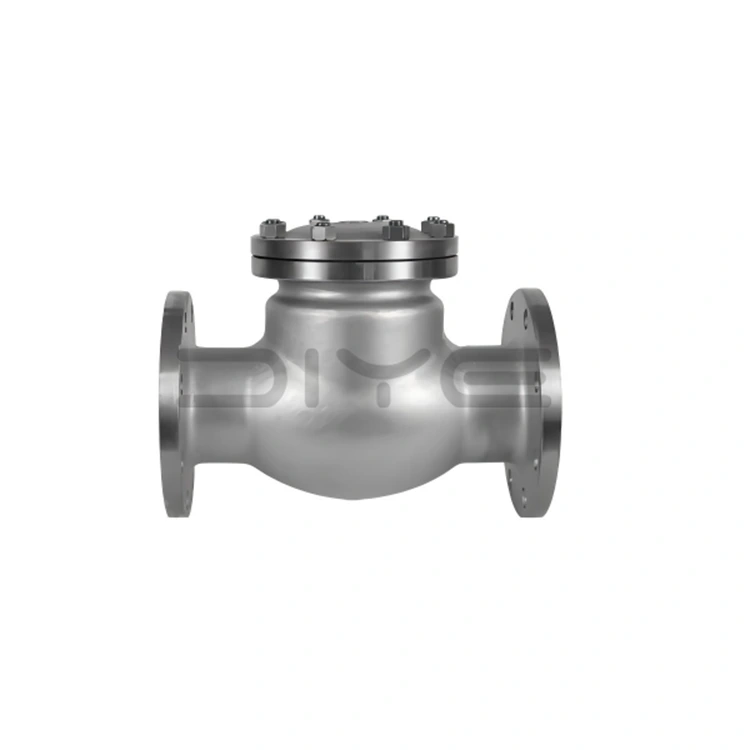

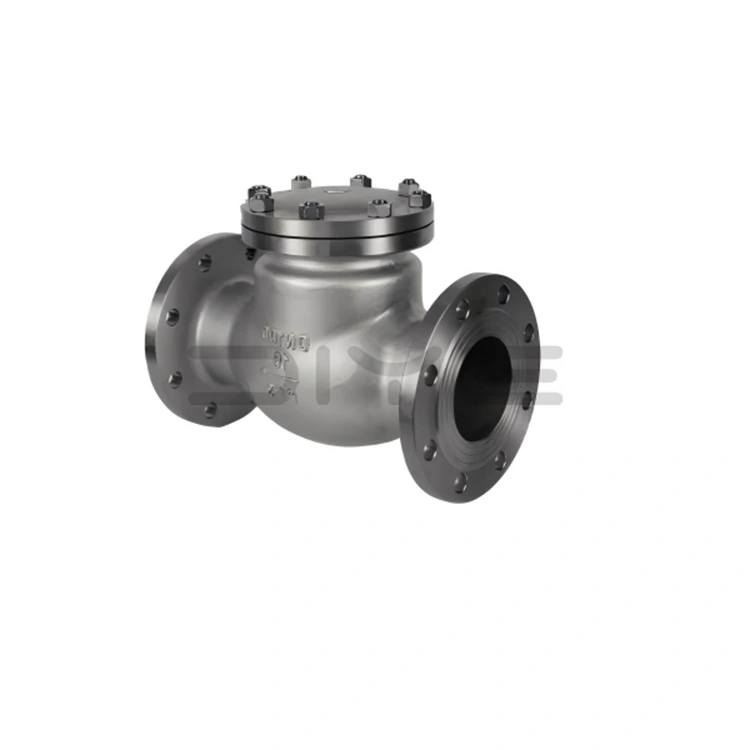

เช็ควาล์วหน้าแปลนสวิง DIN

DIYE DIN Swing Flanged Check Valves เป็นวาล์วอัตโนมัติที่ได้รับการออกแบบอย่างแม่นยำ ซึ่งสอดคล้องกับมาตรฐานหลักของเยอรมัน รวมถึง DIN 3356, DIN 3202 และ DIN EN 1092-1 วาล์วทำงานโดยอัตโนมัติตามความดันของตัวกลาง โดยไม่ต้องใช้แอคชูเอเตอร์ภายนอก โดยมอบกลไกที่เชื่อถือได้และไม่ต้องบำรุงรักษา ซึ่งป้องกันผลที่ตามมาจากภัยพิบัติจากการไหลย้อนกลับ ปกป้องโครงสร้างพื้นฐานไปป์ไลน์ที่สำคัญ

หลักการทำงานและหน้าที่หลัก

1. การทำงานอัตโนมัติ

แผ่นวาล์วเช็ควาล์วหน้าแปลนสวิง DIN เปิดได้อย่างอิสระภายใต้แรงกดดันของตัวกลางที่ไหลไปข้างหน้า เมื่อระบบหยุด ลดแรงดัน หรือมีแนวโน้มไหลย้อนกลับ แผ่นวาล์วจะปิดทันทีตามน้ำหนักของตัวเองและแรงดันย้อนกลับ

2. ฟังก์ชั่นการป้องกันแกนกลาง

- การป้องกันการไหลย้อนกลับ: ผนึกแน่นเพื่อป้องกันการไหลย้อนกลับของตัวกลาง

- Water Hammer Mitigation: ดูดซับแรงกระแทกจากไฮดรอลิก ช่วยลดแรงกดดันต่อท่อและอุปกรณ์ได้อย่างมาก

- การป้องกันระบบ: ปกป้องปั๊ม คอมเพรสเซอร์ ภาชนะรับแรงดัน และเครื่องแลกเปลี่ยนความร้อนจากความเสียหายที่เกิดจากการกระแทกด้วยแรงดันย้อนกลับ

คุณสมบัติการออกแบบและพารามิเตอร์ทางเทคนิค

1 วิธีการเชื่อมต่อและมาตรฐาน

ใช้การเชื่อมต่อหน้าแปลนมาตรฐาน DIN ทำให้การติดตั้งและบำรุงรักษาง่ายขึ้น ความยาวของโครงสร้างเป็นไปตามมาตรฐาน DIN 3202 อย่างเคร่งครัด

2 การนำไปใช้งานที่หลากหลายและความอเนกประสงค์

เช็ควาล์วหน้าแปลนสวิง DIN ครอบคลุมเส้นผ่านศูนย์กลางทั้งหมดตั้งแต่ DN15 ถึง DN1000; พิกัดแรงดันประกอบด้วย PN10, PN16, PN25, PN40, PN63 และ PN100 ซึ่งตอบสนองความต้องการที่หลากหลายของเครือข่ายท่อแรงดันต่ำไปจนถึงระบบกระบวนการทางอุตสาหกรรมที่มีแรงดันสูง

3 โครงสร้างที่เหนือกว่า

ช่องการไหลที่ออกแบบอย่างระมัดระวังช่วยลดการสูญเสียแรงดัน พื้นผิวการปิดผนึกที่มีความแม่นยำสูงช่วยให้มั่นใจได้ว่าการปิดผนึกจะแน่นและเชื่อถือได้แม้ภายใต้ความผันผวนของแรงดันและสภาวะของสื่อที่หลากหลาย

4. ความเข้ากันได้ของสื่อ

เหมาะสำหรับน้ำ ไอน้ำ ผลิตภัณฑ์ปิโตรเลียม และสื่อที่เป็นกรด ด่าง และกัดกร่อนต่างๆ

สถานการณ์การใช้งานและความครอบคลุมของตลาด

เช็ควาล์วหน้าแปลนสวิง DIN ของเราเป็นผลิตภัณฑ์ยอดนิยมสำหรับระบบท่อมาตรฐานของเยอรมันในยุโรปและทั่วโลก ช่วยให้มั่นใจในการควบคุมการไหลทิศทางเดียวที่เสถียรในอุตสาหกรรมที่มีความต้องการสูงหลายประเภท รวมถึง:

1. อุตสาหกรรมปิโตรเคมีและเคมีแปรรูป

2. อุตสาหกรรมการผลิตไฟฟ้า (พลังงานความร้อนและพลังงานนิวเคลียร์)

3. อุตสาหกรรมโลหะวิทยาและเหมืองแร่

4. อุตสาหกรรมน้ำประปาและการระบายน้ำของเทศบาล

5. วิศวกรรม HVAC แก๊ส และทางทะเล

6. โครงการวิศวกรรมการส่งออกมาตรฐานยุโรปสากล

การผลิตและการประกันคุณภาพ

1. คุณสมบัติและประสบการณ์ระดับมืออาชีพ: DIYE VALVE ใช้ประโยชน์จากความเชี่ยวชาญในอุตสาหกรรมอย่างลึกซึ้ง ทำให้สามารถผลิตข้อกำหนดเช็ควาล์ว DIN ทั้งหมดในปริมาณมากได้ ทำให้มั่นใจในคุณภาพที่มั่นคงและเชื่อถือได้

2. การปฏิบัติตามมาตรฐานที่เชื่อถือได้: วาล์วทุกตัวใช้วัสดุมาตรฐานเยอรมัน กระบวนการตีขึ้นรูปอย่างแม่นยำ และผ่านการทดสอบแรงดันอย่างเข้มงวด

3. การรับประกันความสมบูรณ์: เราจัดทำรายงานการทดสอบวัสดุ (MTR) และข้อมูลการทดสอบแรงดันจากโรงงานที่สมบูรณ์สำหรับทุกคำสั่งซื้อ เพื่อให้มั่นใจว่าสามารถตรวจสอบย้อนกลับได้อย่างสมบูรณ์และปฏิบัติตามข้อกำหนดตลอดกระบวนการทั้งหมด

4. โซลูชั่นแบบกำหนดเอง: นอกเหนือจากผลิตภัณฑ์มาตรฐานแล้ว เรายังให้บริการวาล์วแบบกำหนดเองอย่างมืออาชีพโดยใช้วัสดุพิเศษและขนาดที่ไม่ได้มาตรฐาน โดยนำเสนอโซลูชั่นการจัดหาแบบครบวงจรสำหรับโครงการวิศวกรรมที่ซับซ้อนของยุโรปและนานาชาติ

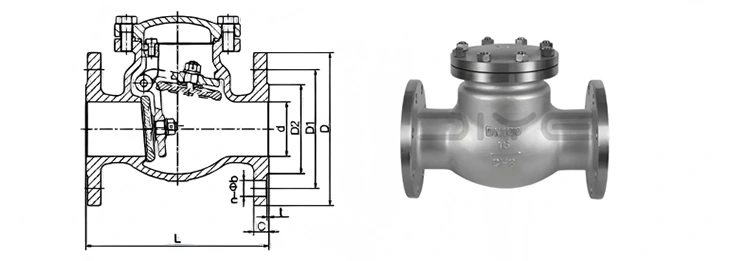

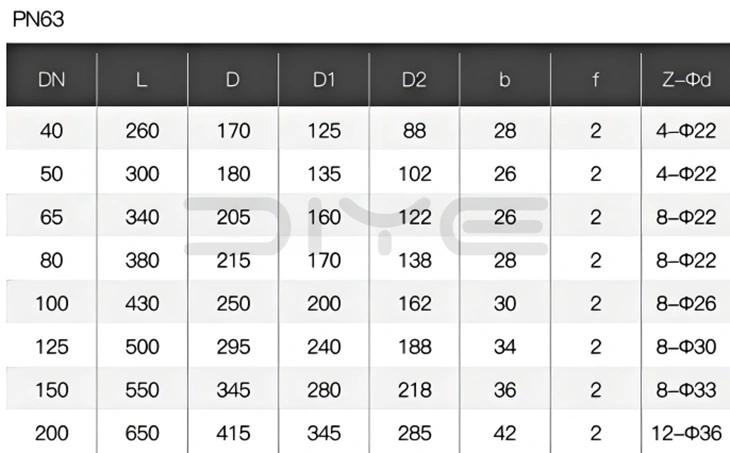

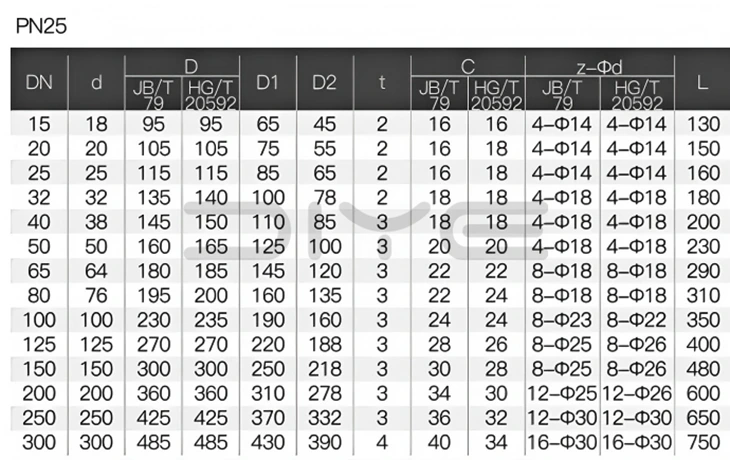

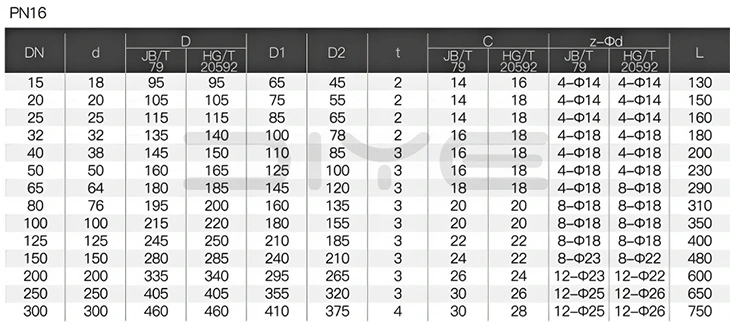

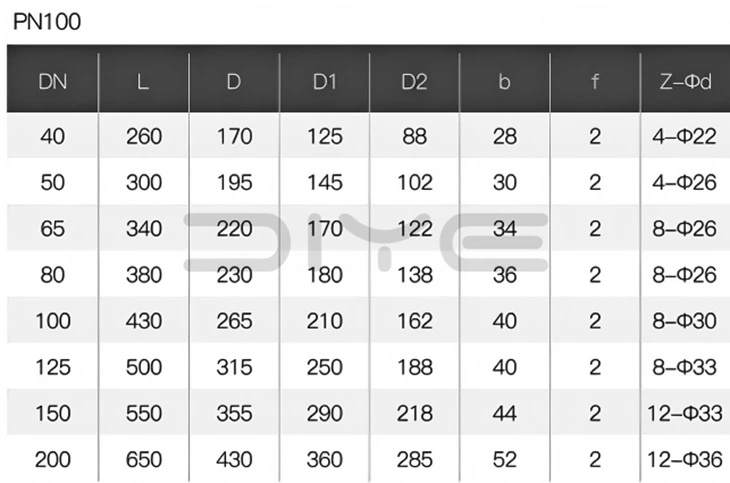

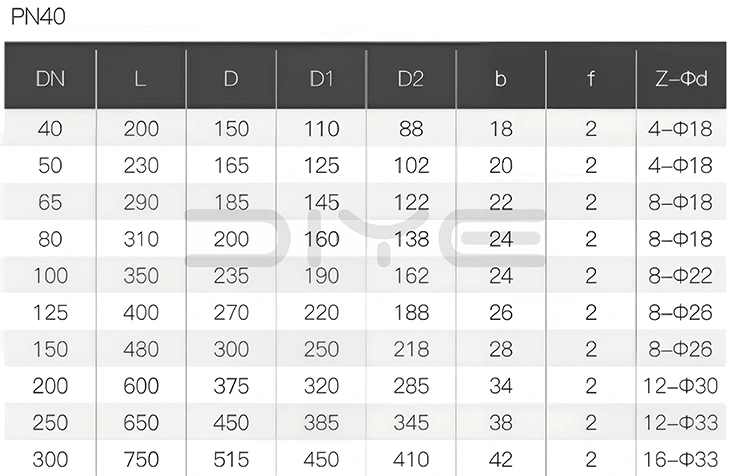

ภาพวาดทางเทคนิค

คำถามที่พบบ่อย

ถาม：เช็ควาล์วหน้าแปลน DIN Swing Flanged ปฏิบัติตามมาตรฐานหลักใดบ้าง

ตอบ： ส่วนใหญ่เป็นไปตาม DIN 3205, DIN 3206, DIN 3207, DIN 3351 และ DIN 3352 สำหรับการเชื่อมต่อหน้าแปลน พวกเขาใช้ DIN EN 1090 / DIN EN 1091 / DIN EN 1092 เพื่อให้มั่นใจว่าเข้ากันได้อย่างสมบูรณ์แบบและสามารถใช้แทนกันได้กับท่อ หน้าแปลน และปะเก็นมาตรฐานเยอรมัน

ถาม：สิ่งที่ต้องสังเกตเมื่อติดตั้งเช็ควาล์วแบบหน้าแปลน

A： ตรวจสอบลูกศรทิศทางการไหลบนตัววาล์ว และติดตั้งอย่างเคร่งครัดตามทิศทางการไหลปานกลาง การติดตั้งไปด้านหลังจะส่งผลให้เกิดการอุดตันของการไหลและการสูญเสียฟังก์ชันตรวจสอบ

ถาม：เหตุใดจึงมีเสียงและการสั่นสะเทือนที่ผิดปกติในวาล์วตรวจสอบหน้าแปลนอยู่เสมอ

ตอบ： ส่วนใหญ่มีสาเหตุมาจากการติดตั้งใกล้กับข้อศอก ความเร็วการไหลมากเกินไป หรือการกระแทกของจานวาล์วที่ตัวหยุด แนะนำให้เพิ่มส่วนท่อตรง เปลี่ยนไปใช้โครงสร้างปิดช้า หรือปรับความเร็วการไหลของท่อ

ถาม：คุณสามารถจัดหาเช็ควาล์ว DIN มาตรฐานเยอรมันครบชุดได้หรือไม่

ตอบ： ในฐานะผู้ผลิตแหล่งที่มา Diye ผลิตวาล์วตรวจสอบหน้าแปลน DIN Swing ทุกขนาด เราดำเนินการตัดเฉือน ทดสอบแรงกด และการทำเครื่องหมายตามมาตรฐานเยอรมันอย่างเคร่งครัด เราสามารถจัดเตรียมรายงานวัสดุและข้อมูลการทดสอบแรงดันจากโรงงานได้อย่างครบถ้วน และรองรับการปรับแต่งคาลิเปอร์พิเศษและวัสดุพิเศษได้
