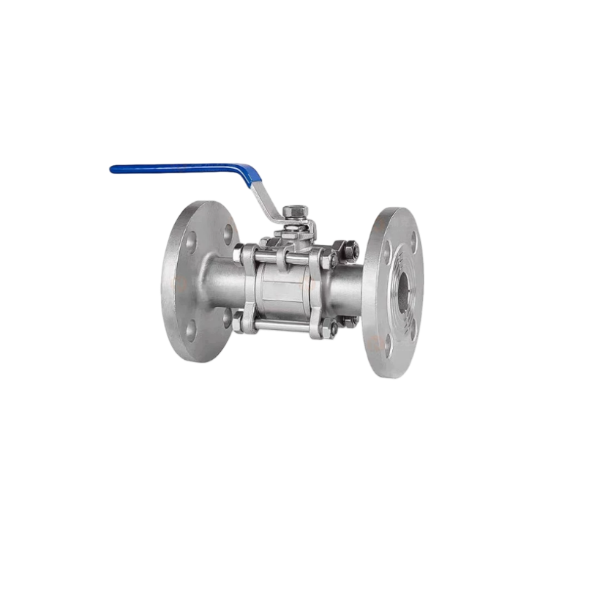

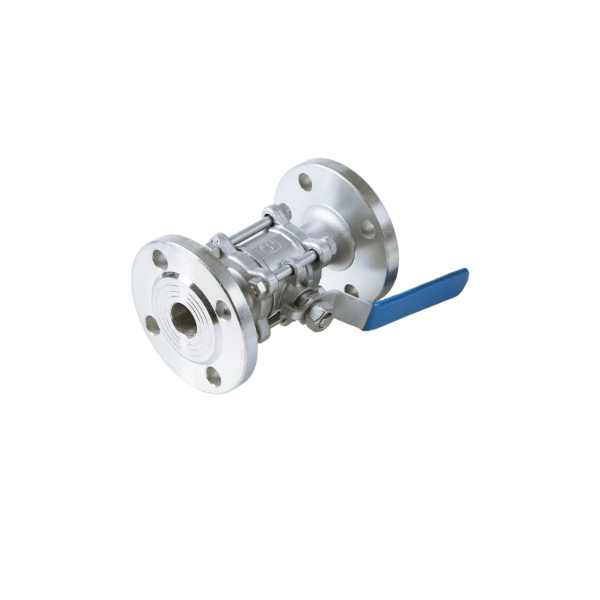

บอลวาล์วหน้าแปลนสแตนเลส 3 ชิ้น

แนะนำผลิตภัณฑ์

บอลวาล์วหน้าแปลนสแตนเลส 3 ชิ้นมีตัวถัง SS304/SS316L ปลอมแปลงพร้อมเครื่องจักร CNC ปลายหน้าแปลนช่วยให้ประกอบกับท่ออุตสาหกรรมได้ง่าย วาล์วเต็มพอร์ตนี้มาพร้อมกับก้านป้องกันการระเบิดและการซีลที่นั่ง PTFE ช่วยลดการสูญเสียแรงดันปานกลาง ใช้แผ่นยึดมาตรฐาน ISO5211 ซึ่งมีไว้สำหรับการใช้งานคันโยกแบบแมนนวล หรือใช้ตัวกระตุ้นแบบนิวแมติกและแบบไฟฟ้าสำหรับการควบคุมอัตโนมัติจากระยะไกล มีการส่งออกอย่างกว้างขวางสำหรับการปิดของเหลวในระบบท่อสารเคมี การบำบัดน้ำ น้ำมันและก๊าซ และระบบท่อแปรรูปอาหาร

หลักการทำงาน

บอลวาล์วหน้าแปลน 3 ชิ้นควบคุมการไหลของของไหลผ่านการหมุน 90° ของบอลรอบแกนก้าน การเจาะทะลุถูกกลึงบนลูกบอล เมื่อเจาะสอดคล้องกับทิศทางของท่อ ของไหลจะไหลผ่านได้อย่างอิสระ หลังจากหมุน 90 องศา ด้านที่มั่นคงของลูกบอลจะกดกับเบาะเพื่อป้องกันการไหล ตัวเครื่องแบบสามชิ้นแบบแยกส่วนล้อมรอบลูกบอลและชิ้นส่วนซีล ก้านขับเคลื่อนการหมุนของลูกบอล การสัมผัสกันอย่างแน่นหนาระหว่างลูกบอลและที่นั่งทำให้เกิดการปิดผนึกแบบฟองอากาศเพื่อเปิดหรือปิดตัวกลางในท่อ

ข้อดี

1.โครงสร้างแบบแยกส่วนสามชิ้นทำให้สามารถตรวจสอบแบบอินไลน์และเปลี่ยนซีลได้โดยไม่ต้องถอดวาล์วทั้งหมดออกจากท่อ ซึ่งช่วยลดต้นทุนการบำรุงรักษาได้อย่างมาก

2.การเชื่อมต่อแบบหน้าแปลนมีระดับแรงดันสูงและข้อต่อท่อที่มั่นคง วาล์วจะคงที่ในระหว่างการถอดประกอบท่อ

3.ตัวเครื่องสแตนเลสปลอมแปลงให้ความต้านทานการกัดกร่อนที่โดดเด่นและอายุการใช้งานที่ยาวนานขึ้นสำหรับตัวกลางที่มีฤทธิ์กัดกร่อน

4.การออกแบบพอร์ตแบบเต็มช่วยลดความต้านทานการไหลและป้องกันการสะสมของตะกอน

5.ประสิทธิภาพการปิดผนึกที่เชื่อถือได้พร้อมแรงบิดในการทำงานต่ำ เข้ากันได้กับแอคชูเอเตอร์อัตโนมัติสำหรับการควบคุมระยะไกล

6.โครงสร้างแบบโมดูลาร์ทำให้มั่นใจได้ว่าชิ้นส่วนอะไหล่สามารถสับเปลี่ยนได้ดี เป็นไปตามข้อกำหนดการรับรองสำหรับโครงการส่งออกในต่างประเทศ

พารามิเตอร์ทางเทคนิค

คำถามที่พบบ่อย

Q1: บอลวาล์วหน้าแปลน 3 ชิ้นนี้มีตัวเลือกวัสดุอะไรบ้าง?

ตอบ: วัสดุตัวเครื่องมาตรฐานคือสแตนเลส SS304 และ SS316L บอลและก้านยังเป็นสแตนเลส วัสดุที่นั่งเป็น PTFE ตามมาตรฐาน PFA เป็นทางเลือกสำหรับสภาพการทำงานที่มีฤทธิ์กัดกร่อนรุนแรง

คำถามที่ 2: วาล์วสามารถทำงานได้ภายใต้แรงดันและอุณหภูมิเท่าใด

ตอบ: แรงดันใช้งาน: PN16 / PN25 / Class150 / Class300 เป็นตัวเลือก ที่นั่ง PTFE ช่วยให้อุณหภูมิในการทำงานได้ตั้งแต่ -20°C ถึง 180°C ช่วงจริงขึ้นอยู่กับการเลือกสื่อและซีล

คำถามที่ 3: สามารถติดตั้งวาล์วด้วยตัวกระตุ้นแบบนิวแมติกหรือแบบไฟฟ้าได้หรือไม่

ก. ใช่. มันถูกสร้างขึ้นด้วยแพลตฟอร์มการติดตั้งมาตรฐาน ISO5211 มือจับแบบแมนนวลสามารถเปลี่ยนได้ด้วยตัวกระตุ้นแบบนิวแมติก (แบบเดี่ยว / แบบคู่) หรือตัวกระตุ้นแบบไฟฟ้าสำหรับการควบคุมอัตโนมัติจากระยะไกล
