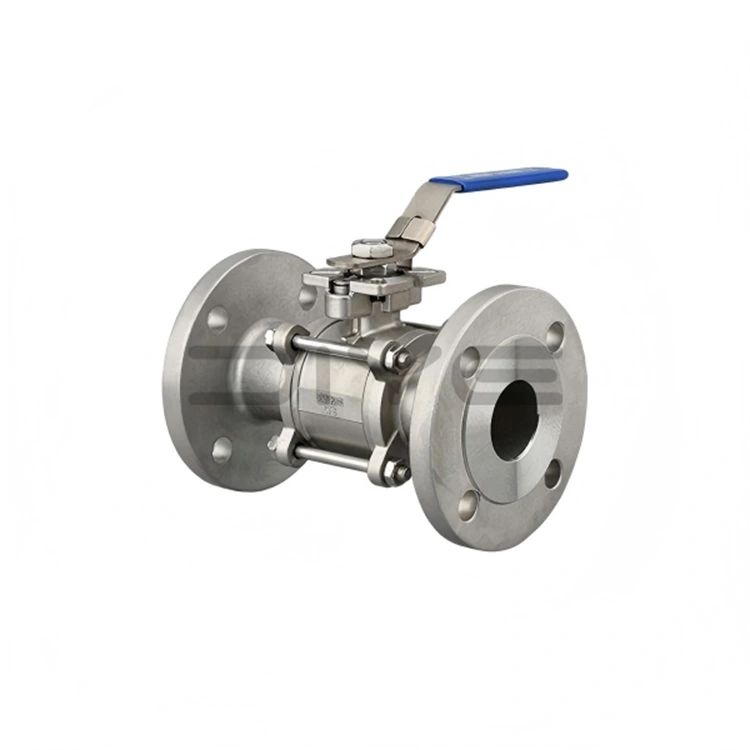

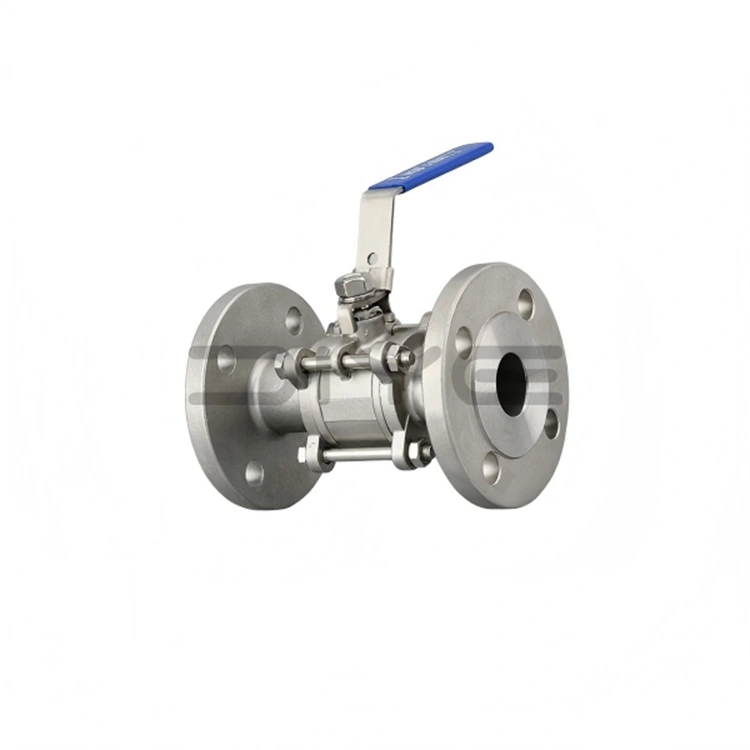

บอลวาล์วหน้าแปลน 3 ชิ้นพร้อมแผ่นยึด

บอลวาล์วหน้าแปลน 3 ชิ้นพร้อมแผ่นยึดของเราได้รับการออกแบบมาเพื่อการติดตั้งแอคชูเอเตอร์โดยตรงและการบำรุงรักษาแบบอินไลน์ ตัวเครื่องหลักสร้างจากสแตนเลส 304 หรือ 316L (เหล็กหล่อมีจำหน่ายสำหรับการใช้งานเฉพาะ) โดยมีโครงสร้างตัววาล์วแบบสามชิ้นปิดด้วยน็อตและการออกแบบแท่นสูงที่เป็นไปตามมาตรฐาน ISO 5211 รองรับการควบคุมอัตโนมัติแบบนิวแมติก/ไฟฟ้า และเป็นไปตามมาตรฐานหน้าแปลน GB (มาตรฐานแห่งชาติจีน), ANSI (มาตรฐานอเมริกัน) และมาตรฐานหน้าแปลน DIN (มาตรฐานเยอรมัน) ระบบควบคุมคุณภาพที่ครอบคลุมช่วยให้มั่นใจถึงประสิทธิภาพที่สม่ำเสมอในทุกชุดการผลิต

ข้อดีของโครงสร้างหลัก

1. โครงสร้างที่ถอดออกได้สามชิ้น

- ประกอบด้วยตัววาล์วด้านซ้าย ตัววาล์วด้านขวา และตัววาล์วตรงกลาง (รวมถึงแกนบอลและชุดประกอบก้าน) ยึดด้วยโบลท์

- การบำรุงรักษาแบบออนไลน์สามารถทำได้โดยไม่ต้องแยกชิ้นส่วนวาล์วออกจากท่อทั้งหมด เพียงคลายโบลต์ ถอดตัววาล์วตรงกลาง และถอดแกนลูกปืน ซีล และส่วนประกอบภายในอื่นๆ อย่างรวดเร็ว เพื่อทำความสะอาด บำรุงรักษา และเปลี่ยนชิ้นส่วนที่เปราะบางได้ง่าย

- การกระจายความเค้นแบบกระจายช่วยเพิ่มความแข็งแรงโดยรวมของตัววาล์ว ทำให้เหมาะสำหรับการทำงานของท่อแรงดันปานกลางและสูง และป้องกันการเสียรูปและการรั่วไหลของตัววาล์วได้อย่างมีประสิทธิภาพ

- ลดการหยุดทำงานของการบำรุงรักษาและลดต้นทุนการบำรุงรักษา ทำให้เหมาะอย่างยิ่งสำหรับสภาพการทำงานที่ซับซ้อนซึ่งต้องมีการบำรุงรักษาบ่อยครั้ง

2. โครงสร้างต้นกำเนิดแพลตฟอร์มสูงเป็นไปตามมาตรฐาน ISO 5211

- การออกแบบด้านบนแพลตฟอร์มสูงแบบรวมเป็นไปตามมาตรฐาน ISO 5211 อย่างสมบูรณ์ ช่วยให้สามารถติดตั้งตัวกระตุ้นนิวแมติก/ไฟฟ้าได้โดยตรงโดยไม่ต้องรองรับเพิ่มเติม

- บอลวาล์วหน้าแปลน 3 ชิ้นพร้อมแผ่นยึดมีโครงสร้างก้านติดตั้งด้านล่างและการออกแบบการบีบอัดการบรรจุอัตโนมัติแบบสปริงดิสก์คู่ เพิ่มประสิทธิภาพการปิดผนึกก้านและป้องกันการดีดออกของก้านในกรณีที่แรงดันเพิ่มขึ้นผิดปกติในห้องวาล์ว ซึ่งช่วยเพิ่มความปลอดภัยในการปฏิบัติงาน

- บางรุ่นมีอุปกรณ์ป้องกันไฟฟ้าสถิตเพื่อปล่อยไฟฟ้าสถิตได้อย่างมีประสิทธิภาพและป้องกันอันตรายด้านความปลอดภัยที่เกิดจากการสะสมของไฟฟ้าสถิต ทำให้เหมาะสำหรับการใช้งานสื่อที่ติดไฟและระเบิดได้

- รองรับการควบคุมอัตโนมัติและการทำงานระยะไกล ปรับปรุงประสิทธิภาพการดำเนินงานในการผลิตสายการประกอบและสถานการณ์ที่ไม่ต้องดูแล

ข้อมูลจำเพาะและมาตรฐาน

1. ช่วงขนาด: DN10–DN200 (1/4 นิ้ว–8 นิ้ว)

2. มาตรฐานหน้าแปลน: GB (โครงการวิศวกรรมในประเทศ), ANSI (ตลาดอเมริกาเหนือ), DIN (ตลาดยุโรป)

3. วัสดุตัววาล์ว: สแตนเลส 304, สแตนเลส 316L, เหล็กหล่อ (ปรับแต่งตามสภาพการใช้งาน)

วัสดุซีลและประสิทธิภาพ

1. Polytetrafluoroethylene (PTFE): ทนต่อการกัดกร่อนได้ดี ผลการปิดผนึกที่ดีเยี่ยม ช่วงอุณหภูมิ -29°C ถึง +150°C ต้นทุนต่ำ เหมาะสำหรับอุณหภูมิปกติ ความดัน และสภาวะของสื่อที่ปราศจากอนุภาค ซึ่งใช้กันอย่างแพร่หลายที่สุด และสามารถบรรลุการปิดผนึกแบบไม่มีการรั่วไหลแบบสองทิศทาง

2. โพลีฟีนิลีนซัลไฟด์ (PPL): บอลวาล์วหน้าแปลน 3 ชิ้นพร้อมแผ่นยึด ทนต่ออุณหภูมิสูงและทนต่อการสึกหรอได้ดีเยี่ยม ทนต่ออุณหภูมิได้สูงถึง -29°C ถึง +300°C เหมาะสำหรับอุณหภูมิสูง แรงดันสูง และสื่อที่มีอนุภาคเล็กน้อย เหมาะสำหรับสภาพอุตสาหกรรมที่ซับซ้อน เช่น อุตสาหกรรมปิโตรเลียมและเคมี การปิดผนึกที่มั่นคง และอายุการใช้งานที่ยาวนาน

3. โพลิเตตระฟลูออโรเอทิลีนเสริมแรง (RPTFE): ได้รับการปรับปรุงประสิทธิภาพและเสริมความแข็งแรงโดยใช้ PTFE โดยผสมผสานความต้านทานการกัดกร่อนและความต้านทานการสึกหรอ ทำให้เหมาะสำหรับสภาวะการทำงานทั่วไปและซับซ้อนเล็กน้อย ช่วยเพิ่มความน่าเชื่อถือในการปิดผนึก

บริการและการสนับสนุน

ด้วยประสบการณ์กว่า 10 ปีในการส่งออกบอลวาล์วหน้าแปลน 3 ชิ้นพร้อมแผ่นยึด DIYE VALVE ได้สร้างทีมงานบริการหลังการขายมืออาชีพ เมื่อได้รับการสอบถามหลังการขายหรือรายงานข้อบกพร่อง เราจะตอบกลับภายใน 24 ชั่วโมง พร้อมแก้ไขปัญหาอย่างรวดเร็วและจัดหาโซลูชั่นเพื่อให้มั่นใจว่าอุปกรณ์ของลูกค้าทำงานได้ตามปกติ

เรารักษาสินค้าคงคลังจำนวนมากสำหรับชิ้นส่วนอะไหล่แท้และที่ใช้ร่วมกันได้ (แหวนซีล โบลท์ ก้านวาล์ว ฯลฯ) เพื่อการขนส่งที่รวดเร็ว ตอบสนองความต้องการในการเปลี่ยนของลูกค้า และลดการสูญเสียเวลาหยุดทำงานให้เหลือน้อยที่สุด นอกจากนี้เรายังให้คำแนะนำด้านเทคนิคฟรีซึ่งครอบคลุมข้อกำหนดการติดตั้ง การบำรุงรักษารายวัน และการแก้ไขปัญหา และสามารถเสนอบริการทางเทคนิคนอกสถานที่ได้ตามคำขอของลูกค้า

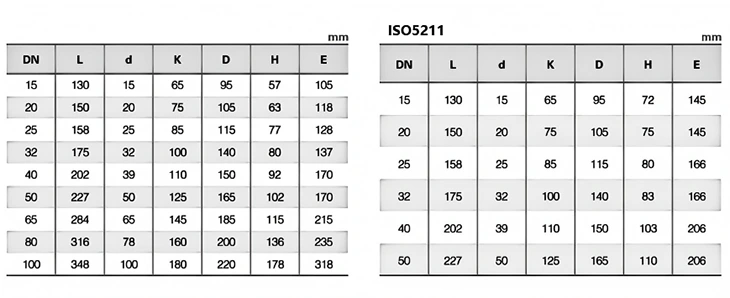

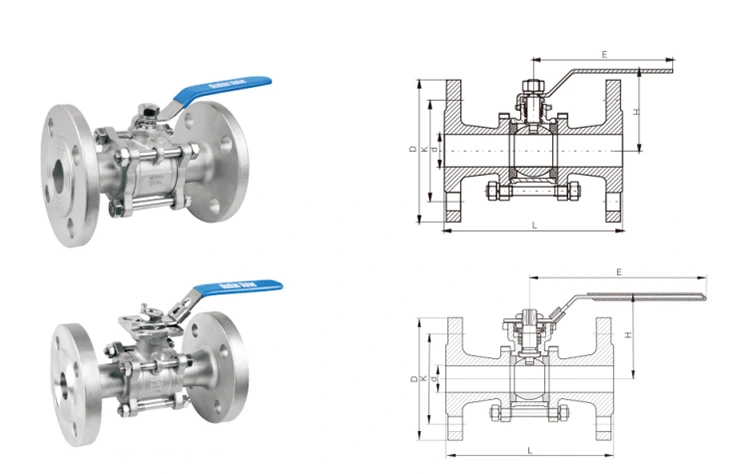

พารามิเตอร์ทางเทคนิค

คำถามที่พบบ่อย

ถาม: มีการปฏิบัติตามมาตรฐานใดบ้างในการตรวจสอบบอลวาล์วหน้าแปลนแพลตฟอร์มสูงแบบสามชิ้น ตัวชี้วัดประสิทธิภาพใดที่รับประกันว่าตรงตามมาตรฐาน?

ตอบ: บอลวาล์วหน้าแปลนแพลตฟอร์มสูงสามชิ้นปฏิบัติตามมาตรฐาน GB / T-13927 และ API 598 สำหรับการตรวจสอบอย่างเคร่งครัด ก่อนออกจากโรงงาน วาล์วแต่ละตัวจะผ่านการทดสอบแรงดันอย่างเข้มงวด (แรงดันน้ำและแรงดันอากาศ) การทดสอบความแม่นยำของขนาด การทดสอบประสิทธิภาพการปิดผนึก และการตรวจสอบรูปลักษณ์ การทดสอบเหล่านี้ทำให้มั่นใจได้ว่าตัวบ่งชี้ประสิทธิภาพหลัก เช่น ความสามารถในการรับแรงกด ประสิทธิภาพการปิดผนึก และความแม่นยำของมิติเป็นไปตามมาตรฐาน และห้ามมิให้ผลิตภัณฑ์ที่ไม่ผ่านการรับรองออกจากโรงงานโดยเด็ดขาด

ถาม: ฉันสามารถซื้ออุปกรณ์เสริมที่เหมาะสมได้อย่างรวดเร็วหากแหวนซีลของบอลวาล์วหน้าแปลนแพลตฟอร์มสูงสามชิ้นเสียหายหรือไม่

ก. ใช่. ในฐานะผู้ผลิตแหล่งที่มา Diye จะรักษาสต็อกแหวนซีลดั้งเดิมที่เข้ากันได้และอุปกรณ์เสริมต่างๆ ไว้ในระยะยาว (เช่น โบลท์และก้านวาล์ว) เราสามารถจัดส่งสินค้าได้อย่างรวดเร็วเพื่อตอบสนองความต้องการในการเปลี่ยนอุปกรณ์เสริมของคุณ ลดการสูญเสียเวลาหยุดทำงานของอุปกรณ์ และให้คำแนะนำด้านเทคนิคฟรีเกี่ยวกับการเปลี่ยนทดแทนเพื่อให้มั่นใจว่าการเปลี่ยนจะราบรื่นและมีประสิทธิภาพ

ถาม: วัสดุหลักเสริมสำหรับตัววาล์ว แกนบอล และก้านวาล์วของบอลวาล์วหน้าแปลนแพลตฟอร์มสูงแบบสามชิ้นมีอะไรบ้าง วิธีการเลือกวัสดุ?

ตอบ: วัสดุหลักเสริมหลักประกอบด้วยสามประเภท: สแตนเลส 304, สแตนเลส 316L และเหล็กกล้าคาร์บอน การอ้างอิงการเลือกมีดังนี้: 1 สแตนเลส 304: เหมาะสำหรับน้ำธรรมดา น้ำมัน ก๊าซ และสภาพการทำงานที่มีการกัดกร่อนที่ไม่รุนแรงของกรดเบสและกรดอ่อน มีประสิทธิภาพด้านต้นทุนที่โดดเด่น เหมาะสำหรับท่ออุตสาหกรรมและทางแพ่งทั่วไป 2) สแตนเลส 316L: เพิ่มองค์ประกอบโมลิบดีนัมซึ่งมีความต้านทานการกัดกร่อนและต้านทานการเกิดออกซิเดชันได้ดีขึ้น เหมาะสำหรับสภาพการทำงานที่ซับซ้อน เช่น กรดเบสเข้มข้น น้ำทะเล และตัวทำละลายเคมี และเหมาะสำหรับสถานการณ์ระดับไฮเอนด์ เช่น ปิโตรเลียมและยา 3. เหล็กกล้าคาร์บอน: ความแข็งแรงของโครงสร้างสูงและประสิทธิภาพการรับแรงกดที่ดีเยี่ยม เหมาะสำหรับสภาพการทำงานที่มีแรงดันสูง ไม่มีการกัดกร่อน และงานหนัก วัสดุทั้งหมดผลิตโดยโรงงานเดิมของ Diye และสามารถปรับแต่งได้ตามความต้องการ
