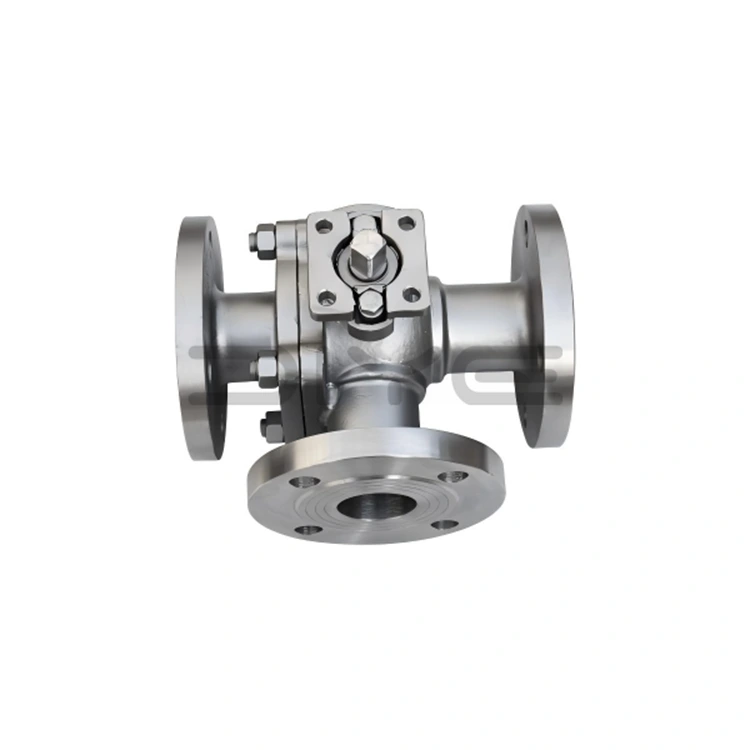

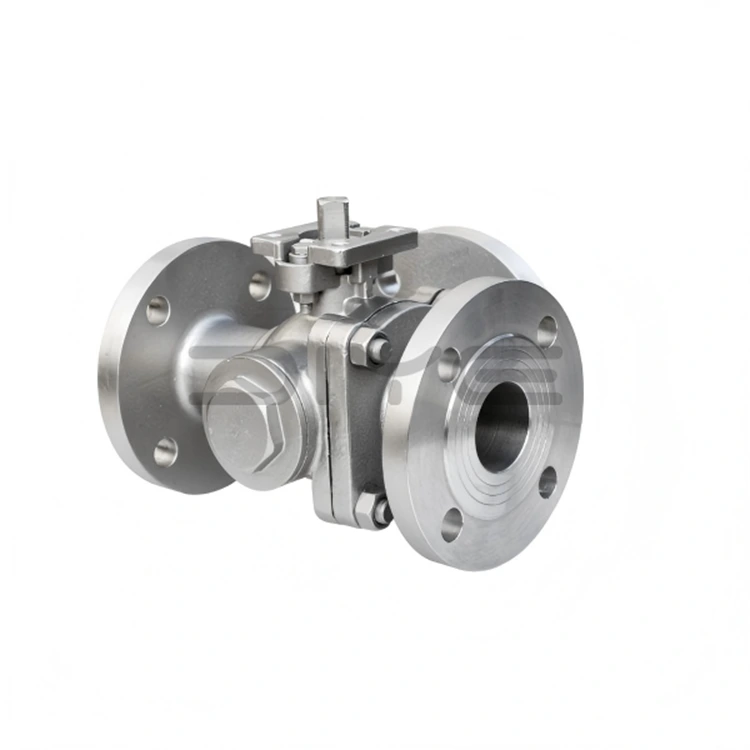

บอลวาล์วหน้าแปลนสแตนเลส 3 ทาง

DIYE VALVE บอลวาล์วหน้าแปลนสเตนเลส 3 ทางเป็นวาล์วอุตสาหกรรมประสิทธิภาพสูงที่ออกแบบมาโดยเฉพาะสำหรับการควบคุมการไหลในท่อที่ซับซ้อน ปรับแต่งได้สูง สามารถตอบสนองความต้องการที่หลากหลายในสถานการณ์อุตสาหกรรมที่แตกต่างกัน ผลิตภัณฑ์ใช้การออกแบบโครงสร้างทางวิทยาศาสตร์ ผสมผสานกับวัสดุคุณภาพสูงและกระบวนการผลิตที่เข้มงวด และมีการใช้กันอย่างแพร่หลายในสาขาเคมี ปิโตรเลียม และอุตสาหกรรมอื่นๆ โดยมอบโซลูชันที่เชื่อถือได้สำหรับการผัน การรวม และการสลับตัวกลางในท่อส่ง

วัสดุหลักและการประกันคุณภาพ

บอลวาล์วหน้าแปลนสเตนเลส 3 ทางสร้างจากสเตนเลสสตีล 304 หรือ 316L เป็นหลัก ซึ่งมีความทนทานต่อการกัดกร่อน ทนต่ออุณหภูมิสูง และทนต่อแรงดันได้ดีเยี่ยม ทำให้สามารถปรับให้เข้ากับสภาพการทำงานที่รุนแรงต่างๆ ได้ ซีลทำจากวัสดุคุณภาพสูง เช่น polytetrafluoroethylene (PTFE) และ PPL ผ่านการคัดสรรอย่างเข้มงวดและเป็นไปตามมาตรฐานอุตสาหกรรมสากล วัสดุทั้งหมดที่ใช้ในการผลิตได้รับการตรวจสอบตามมาตรฐานอุตสาหกรรม เช่น GB/T และ API และมีรายงานสเปกตรัมของวัสดุเพื่อให้มั่นใจว่าเป็นไปตามข้อกำหนดของวัสดุและสามารถตรวจสอบย้อนกลับคุณภาพได้

ความสามารถในการปรับแต่ง

เพื่อตอบสนองความต้องการของโครงการวิศวกรรมที่แตกต่างกัน DIYE VALVE รองรับการปรับแต่งบอลวาล์วหน้าแปลนสแตนเลส 3 ทางตามความต้องการ ขนาดที่ไม่ได้มาตรฐาน ช่องการไหลพิเศษ และมาตรฐานหน้าแปลนต่างๆ สามารถปรับแต่งได้ตามความต้องการของลูกค้า ช่องทางการไหลแบบกำหนดเองยังสามารถสร้างขึ้นตามแบบของลูกค้าเพื่อแก้ปัญหาความท้าทายในการควบคุมการไหลแบบพิเศษในไปป์ไลน์ที่ซับซ้อน

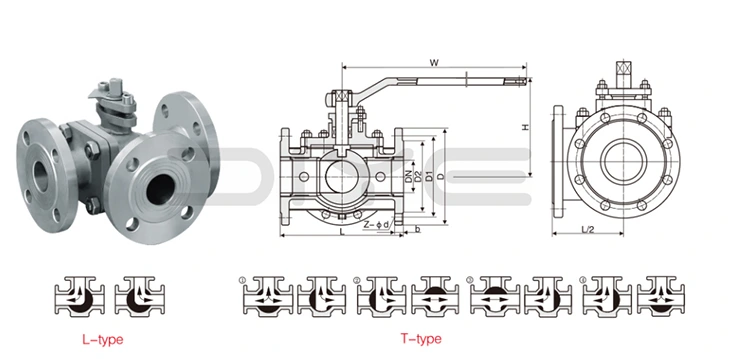

รายละเอียดช่องทางการไหล LT

LT (ช่องไหล) ของบอลวาล์วหน้าแปลนสเตนเลสสตีล 3 ทาง DIYE VALVE แบ่งออกเป็นสองประเภทหลักๆ โดยใช้โครงสร้างการเปิดและปิดแบบหมุน 90° ตำแหน่งด้ามจับชัดเจน การสลับเป็นไปอย่างราบรื่น และการทำงานสะดวกและเชื่อถือได้ ตอบสนองความต้องการการควบคุมที่ซับซ้อนของท่ออุตสาหกรรม

1.ช่องทางการไหลแบบ L (LT-L)

ใช้เป็นหลักสำหรับการเบี่ยงเบนสื่อหรือการสลับทิศทางเดียว แกนลูกปืนมีการออกแบบรูทะลุรูปตัว L ช่วยให้สามารถควบคุมของเหลว "ทางเข้าหนึ่งช่อง สองช่อง" หรือ "ช่องสองช่อง ช่องทางออกหนึ่งช่อง" การหมุนด้ามจับ 90° จะเปลี่ยนทิศทางการไหลของตัวกลางอย่างรวดเร็ว โดยไม่ทิ้งตัวกลางไว้ ลดความต้านทานการไหล และปรับปรุงประสิทธิภาพการทำงานของไปป์ไลน์

สถานการณ์ที่เกี่ยวข้อง: เหมาะสำหรับการเปลี่ยนเส้นทางสื่อหนึ่งไปยังสองไปป์ไลน์ที่แตกต่างกัน หรือรวมสื่อสองรายการไว้ในไปป์ไลน์เดียว (ห้ามการรวมพร้อมกันเพื่อหลีกเลี่ยงการปนเปื้อนข้าม) เช่น การแยกส่วนไปป์ไลน์และการกระจายสื่อในการผลิตทางอุตสาหกรรม

2.T-type Flow Channel (LT-T)

ใช้เป็นหลักสำหรับการรวมสื่อ การเบี่ยงเบน หรือการสลับแบบสองทิศทาง แกนลูกปืนมีการออกแบบรูทะลุรูปตัว T ทำให้สามารถควบคุม "ทางเข้าหนึ่งช่อง สองช่อง" "ช่องทางเข้าสองช่อง ช่องทางออกหนึ่งช่อง" หรือ "ช่องทางเข้าสองช่อง ช่องออกสองช่อง" ได้อย่างยืดหยุ่น การสลับที่ราบรื่น การปิดผนึกอย่างแน่นหนา และการส่งสื่อที่เข้ากันได้สองรายการพร้อมกัน ทำให้เหมาะสำหรับการควบคุมการไหลแบบหลายทิศทางในไปป์ไลน์ที่ซับซ้อน

สถานการณ์ที่เกี่ยวข้อง: เหมาะสำหรับการสลับตัวกลางหลายทิศทางในไปป์ไลน์ที่ซับซ้อน เช่น การผสมตัวกลางและการกลับตัวของไปป์ไลน์ในอุตสาหกรรมเคมีและปิโตรเลียม

ข้อดีของความร่วมมือ

ในฐานะผู้ผลิตแหล่งที่มา DIYE VALVE มีสินค้าคงคลังเพียงพอและเวลาการส่งมอบที่มั่นคง ซึ่งสามารถตอบสนองความต้องการของคำสั่งซื้อการค้าต่างประเทศ การเก็บสต็อกของผู้จัดจำหน่าย และการสนับสนุนโครงการวิศวกรรมขนาดใหญ่และขนาดกลาง โดยจัดเตรียมเอกสารการส่งออกและรายงานการตรวจสอบที่ครบถ้วนเพื่อให้มั่นใจว่าพิธีการทางศุลกากรเป็นไปอย่างราบรื่น การซื้อจำนวนมากสามารถเพลิดเพลินกับส่วนลดตามลำดับชั้น มีทีมงานด้านเทคนิคมืออาชีพและบริการหลังการขายที่ครอบคลุม และสามารถให้การสนับสนุนด้านเทคนิคและการให้คำปรึกษาด้านโซลูชันแก่ลูกค้าได้ตลอดเวลาเพื่อให้บรรลุผลประโยชน์ร่วมกันและผลลัพธ์ที่ได้ทั้งสองฝ่าย

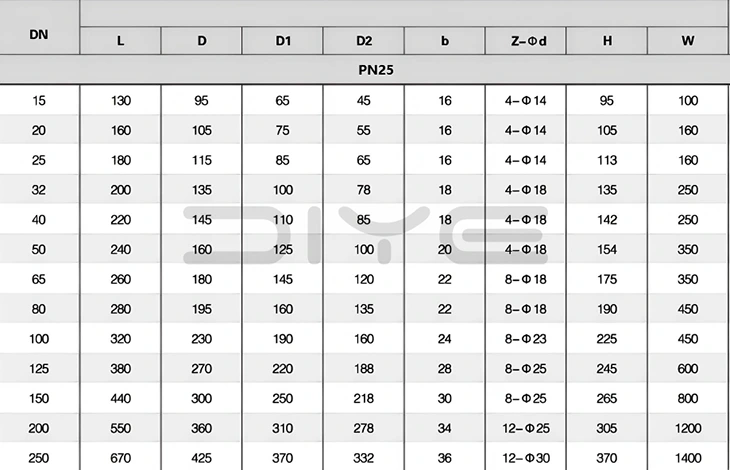

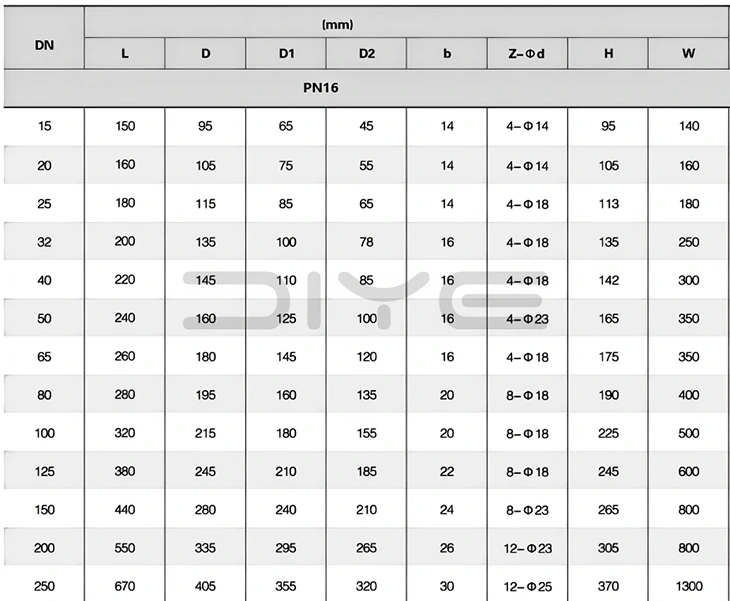

พารามิเตอร์ทางเทคนิค

คำถามที่พบบ่อย

ถาม: อะไรคือความแตกต่างทางเทคนิคหลักระหว่างรูปแบบการไหลของประเภท L (LT-L) และประเภท T (LT-T) ของบอลวาล์วหน้าแปลนสแตนเลส 3 ทาง จะทำการเลือกได้อย่างไร?

ตอบ: ความแตกต่างหลักอยู่ที่ฟังก์ชันโฟลว์และสถานการณ์ที่เกี่ยวข้อง:

1.รูปแบบการไหลแบบ L (LT-L): แกนลูกปืนมีรูทะลุรูปตัว L สามารถสลับ "หนึ่งทางเข้า สองทางออก" หรือ "สองทางเข้า หนึ่งทางออก" ได้ทางเดียวเท่านั้น ไม่สามารถรวมสื่อทั้งสองพร้อมกันได้ (เพื่อหลีกเลี่ยงการปนเปื้อนข้าม) มีความต้านทานการไหลต่ำและไม่มีสารตกค้าง ทำให้เหมาะสำหรับสถานการณ์การผัน/การบรรจบกันแบบง่ายๆ เช่น การแยกท่อและการกระจายตัวปานกลาง

2.T-Type Flow Pattern (LT-T): แกนลูกมีรูทะลุรูปตัว T ช่วยให้สามารถสลับแบบสองทิศทางได้อย่างยืดหยุ่น ได้แก่ "หนึ่งทางเข้า สองทางออก" "สองทางเข้า หนึ่งทางออก" หรือ "สองทางเข้า สองทางออก" สามารถรวมสื่อที่เข้ากันได้สองรายการพร้อมกัน ทำให้เหมาะสำหรับการสลับและผสมสื่อหลายทิศทางในท่อที่ซับซ้อน เช่น อุตสาหกรรมเคมีและปิโตรเลียม

แกนการเลือก: เลือกประเภท L เพื่อการเบี่ยงเบนอย่างง่าย เลือกประเภท T สำหรับการบรรจบกันที่ซับซ้อนและการสลับหลายทิศทาง

ถาม: ข้อกำหนดทางเทคนิคสำหรับการสลับระหว่างรูปแบบโฟลว์ทั้งสองมีอะไรบ้าง มีความเป็นไปได้ที่จะติดขัดหรือมีการส่งสัญญาณปานกลางหรือไม่?

ตอบ: ข้อกำหนดทางเทคนิคในการเปลี่ยน: สำหรับทั้งสองประเภท จะต้องหมุนด้ามจับ 90° ไปยังตัวหน่วงตำแหน่งเพื่อให้แน่ใจว่าแกนลูกปืนถูกเปลี่ยนเข้าที่โดยสมบูรณ์ หลีกเลี่ยงสถานะเปิดครึ่งหรือปิดครึ่ง (ซึ่งอาจทำให้เกิดช่องทางปานกลางและการสึกกร่อนของพื้นผิวซีล) แนะนำให้ปิดแรงดันปานกลางของท่อก่อนเปลี่ยนเพื่อลดผลกระทบต่อแกนลูกปืน

การประกันความน่าเชื่อถือ: ผลิตภัณฑ์ของ Diye มาพร้อมกับแกนบอลและที่นั่งกลึง CNC อย่างแม่นยำ ทำให้มั่นใจในความแม่นยำในการติดตั้งสูงเพื่อการสลับที่ราบรื่นและไม่ติดขัด พื้นผิวการซีลนั้นได้รับการกราวด์อย่างแม่นยำเพื่อให้เกิดการซีลแบบไม่มีการรั่วไหลแบบสองทิศทางเมื่อเปลี่ยนอย่างเต็มที่แล้ว จึงกำจัดช่องทางขนาดกลาง

ถาม: สามารถปรับแต่งรูปแบบโฟลว์ LT พิเศษได้หรือไม่ ต้องระบุพารามิเตอร์ทางเทคนิคอะไรบ้าง?

ตอบ: ใช่ เรารองรับการปรับแต่งรูปแบบโฟลว์ LT พิเศษเฉพาะ ต้องระบุพารามิเตอร์ทางเทคนิคหลักต่อไปนี้:

1. เส้นผ่านศูนย์กลางระบุของท่อและมาตรฐานหน้าแปลน

2.ชนิดปานกลาง ความดัน และอุณหภูมิ

3. ข้อกำหนดการไหลเฉพาะ (เช่น "สามทางเข้า หนึ่งทางออก" หรือ "หนึ่งทางเข้า สามทางออก")

4.ขนาดพื้นที่ติดตั้ง

5. ข้อกำหนดด้านวัสดุ
